32 Gbit/s SAN mit SAS-Festplatten - Angebot der Stor IT Back

 Preis
auf Anfrage
Logo Infortrend
Logo Brocade
Logo QLogic


32 Gbit/s FC Host NL-SAS HDD SSD / Flash redundante Controller redundante Netzteile Thin Provisioning Windows 2016 Windows 2019 Windows Hyper-V Vmware vSphere


Dieses 32 Gbit/s SAN ist ideal als Speicherkonsolidierung von DAS-Systemen für Datenbanken und High-Performance-Anwendungen. Es stellt bis zu 8 TB Festplattenplatz (bei 600 GB SAS-Festplatten) auf neusten 12 Gbit/s SAS-Festplatten (Serial Attached SCSI) den Servern zur Verfügung. Das angebotene Infortrend EonStor DS 3016R ist das modulare Nachfolgemodell der S16F-Serie (S16F-R2840, S16F-R2851, S16F-R2651) mit dem neuen und schnelleren G7i Prozessor von Infortrend. Eine Anschlussmöglichkeit von 2 Servern mit dem im Angebot enthaltenen 32 Gbit/s Fibre Channel Switch lässt im mittleren und oberen Umfeld keine Wünsche offen. Abgerundet wird das Angebot durch 2 FC Dual Channel Hostbus-Adapter von der Firma QLogic, natürlich auch mit 32 Gbit/s. Die Übertragungsgeschwindigkeit im gesamten SAN liegt bei 32 Gbit/s. Damit investieren Sie in eine hochperformante und sichere Umgebung.

Aber die Hardware ist bei einem SAN nicht alles. Sie können die Installation und eine Einweisung / Schulung zum Sonderpreis erwerben. Auch ohne die optionale Installation erhalten Sie sämtliche Handbücher der Geräte, sowie eine Kurzanleitung für Aufbau und Konfiguration.


Im Angebot des SAN enthalten

RAID-System:Infortrend EonStor DS DE 3016R
Redundante Controller, 2048 MB Cache (pro Controller, max. 16 GB)
Batterie-Backup für den Cache (inkl. Flash Modul)
19"-Einbausatz (Schienen für einfache Montage)
3 Jahre Herstellergarantie durch Infortrend
16 Stück 6 Gbit/s SAS-Festplatten mit 600 GB / 15k
SAN-Hardware:Brocade G610 FC Switch mit 8 Ports
2 QLogic QLE2742 Fibre Channel Hostbus-Adapter
Fibre Channel Kabel (je 5 m) und die SFPs
optional:Installation und Schulung vor Ort (zum Sonderpreis)

Preis auf Anfrage
(Projektpreis möglich, bitte anfragen)



Vorteile des SAN auf einen Blick

Performance: Fibre Channel mit 32 Gbit/s
SAS - Festplatten (Serial Attached SCSI) mit 15.000 Umdr./min
RAID-Controller mit bis zu 1000 MB/s Durchsatz
Verfügbarkeit: redundanter RAID-Controller
SAS-Festplatten (Serial Attached SCSI)
redundante Switche / Netzauslegung möglich
Multi-Pathing-Anschluss der Server möglich
Skalierbarkeit: bis zu 16 SAS-Festplatten mit 900 GB (NL-SAS/SATA bis 4 TB)
bis zu 24 Switch-Ports in dem Brocade G610
Anwendung: Datenbanken und High-Performance-Anwendungen
Zentraler SAN-Speicher für heterogene Umgebungen

Features der Hardware

Infortrend EonStor DS 3016R (8 x 16 Gbit/s)

Infortrend EonStor DS 3016R

Festplatten: 16 x 300 GB SAS bis max. 16 x 10 TB NL-SAS bei ESDS 3016R / 3016G)
Festplatten mit 7x24 Stunden Zulassung
Gehäuse: ESDS 3016R bzw. ESDS 3016G mit 3 Höheneinheiten
Controller: Dual redundanter RAID-Controller beim 3016R oder 3016RTE
Cache: 2 GB Cache (maximal 16 GB) pro Controller
Hostanschluss: 4 x 16 Gbit/s Fibre Channel (mit RFC16G0HIO4-0010) pro Controller
2 x 16 Gbit/s Fibre Channel (mit RFC16G0HIO2-0010) pro Controller
4 x 8 Gbit/s Fibre Channel (mit RFC08G0HIO4-0010) pro Controller
Management: 1 x 10/100/1000 Ethernet und serielle Schnittstelle pro Controller
Administration über Java-Web-Client, Weboberfläche oder Telnet
RAID-Level: 0, 1, 0+1, 3, 30, 5, 50, 10, 60 mit Hot Spare
Features: Online-Erweiterung der RAID-Sets und der Partitionen (LUN)
SnapShots (64 pro Volume / 128 pro System), optional erweiterbar
Lokale Replikation (4 pro Volume / 64 pro System), optional erweiterbar
optional: Remote Replikation zu einem zweiten 3000er System
optional: Storage Tiering
Garantie: 36 Monate Gewährleistung
optional: Wartungsvertrag (Vorabaustausch bis Vor-Ort Service)
Zertifizierungen: Windows Server 2008 / 2012 / 2019, VMware, Linux
Datenblatt:
PDF Logo
ESDS 3000er Serie Datenblatt (engl. / 3,4 MB)

Brocade G610 8 bis 24 Ports 32 Gbit/s Fibre Channel Switch

Brocade G610 32 Gbit/s Fibre Channel Switch

FC-Anschlüsse: 8 / 16 / 24 x 32 Gbit/s Full Duplex Ports für SFPs (maximal 24 Ports)
12 x 16 Gbit/s SFPs enthalten (maximal 24 x 32 Gbit/s)
Geschwindigkeit: 4 Gbit/s / 8 Gbit/s / 16 Gbit/s / 32 Gbit/s full duplex auf jedem Port
automatische Erkennung 4 / 8 / 16 / 32 und Topologie
Switch Ports: E_Ports (Expansion Ports zu anderen FC-Switches)
F_Ports (Fabric Ports zu Geräten)
M_Ports (Mirror Ports zur Analyse oder Replikation)
D_Ports (ClearLink Diagnostic Ports)
Features: Port- / WWN-Zoning / Broadcast Zoning, Peer-Zoning
Optional: E-Port, Full Fabric Support, Port Aufrüstung in 8er Schritten
Management: Telnet, SNMP oder Management-Interface (Web-Based)
Gehäuse: 19"-Gerät mit 1 Höheneinheit
Garantie: 3 Jahre Garantie mit Express-Austausch
optional bis zu 5 Jahre 7x24x4
Datenblatt:
Logo PDF
Brocade G610 Datenblatt (engl. / 384 kB)
Logo PDF
Brocade Fabric OS Datenblatt (engl. / 443 kB)

QLogic QLE 2742 Fibre Channel Hostbus-Adapter PCI-Express

QLogic QLE2742 32 Gbit/s

Geschwindigkeit: 32 Gbit/s full-duplex (16 / 8 / 4 Gbit/s)
Prozessor: enhanced RISC Prozessor
Topologie: FC-AL, FC-AL-2, Point-to-point, Switched Fabric
Protokolle: SCSI, IP und FC Tape
Schnittstelle: 2 x optisch LC Multi-Mode
QLE2742 PCI-Express x8
Treiber: Windows 2008, Windows 2012, Server 2016 und 2019, Windows 8, 10, Solaris, Linux
Garantie: 3 Jahre Garantie
Datenblatt:
Logo PDF
QLogic QLE2742 Datenblatt (engl. / 1.850 kB)


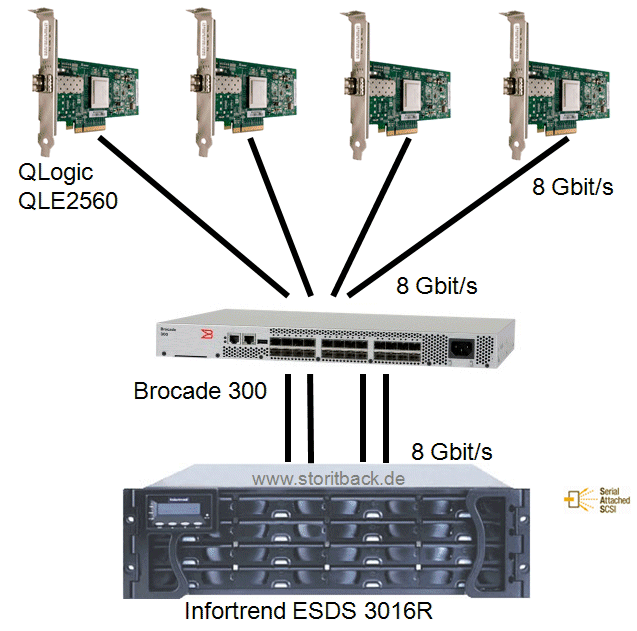

Aufbau des 32 Gbit/s SAN

Mit der angebotenen Hardware können Sie bis zu 2 Server redundant anschließen und über 8 TB Plattenplatz in Raid 5 nutzen.
SAN mit 32 Gbit/s FC Brocade G610 QLE2742 Die Server bekommen jeder einen QLE2742 Host Bus Adapter, oder jeder Server bekommt zwei HBAs QLE2740 (Single Channel Karte). Die Anbindung der Server erfolgt mit 32 Gbit/s FC (also volle 3.200 MB/s Full-Duplex).
Die Anbindung des Infortrend erfolgt mit 4 Ports, mit jeweils 16 Gbit/s. Bei einer symmetrischen Verteilung hat also jeder der 2 Server eine "direkte" 32 Gbit/s Verbindung zum Storage.

Server mit 4 Gbit/s FC und mehr können zusätzlich angebunden werden, da der Switch abwärtskompatibel ist.

Die Administration und Überwachung des Brocade G610 Fibre Channel Switch erfolgt über Ethernet und eine Web-Oberfläche, mit der auch zum Beispiel SNMP Alarmierungen definiert werden können. Das Infortrend wird ebenfalls über Ethernet und einer Weboberfläche bzw. einer JAVA GUI (SANWatch) administriert. Auch dort ist eine Alarmierung über E-Mail möglich. Die Einbindung in eine SNMP Umgebung ist bei den Geräten möglich. Als Beispiel finden Sie eine Einbindung in die freie Nagios-Überwachung auf unseren Informationsseiten.

Wo kann dieses "SAN mit SAS-Festplatten" eingesetzt werden? Immer dort wo eine Storage-Zentralisierung gewünscht ist und die volle Performance zur Verfügung stehen soll. Es können auch VMware ESXi Server auf einen gemeinsamen Speicherplatz zugreifen, das System ist für VMware ESXi zertifiziert. Oder für einen Linux Cluster mit zentralem Speicherbereich. Oder einfach als zentraler Speicherplatz bei der Storage-Konsolidierung.
In allen Fällen kann dieses Grundsystem bis zur vollredundanten Lösung erweitert werden. Sie können auch erst mal klein anfangen und dann bei Bedarf erweitern.

Also eine vielfältige Lösung, die sich modular erweitern lässt, bei einem sehr kleinen Start-Preis.

Optionale Erweiterungen

Der Brocade G610 FC Switch kann durch Software-Keys bis auf 24 Ports aufgerüstet werden. Ein optionaler zweiter Fibre Channel Switch schützt vor Ausfällen im SAN. Ist der Server mit zwei Host-Bus-Adaptern an beide Switche angeschlossen und unterstützt das Betriebssystem "Multi-Pathing", so läuft der Server selbst beim Ausfall eines Switches oder eines Hostbusadapters weiter.
Es können weiterer Server durch zusätzliche Hostbusadapter angeschlossen werden. Zusätzlich wird noch ein Adapter ("small form GBIC") für den Switch und das Anschlusskabel benötigt. Eine insgesamt sehr kostengünstige Anschaffung für externen Plattenplatz.
Sollte der Plattenplatz im Grundsystem nicht ausreichen, so kann die ESDS 3016 Serie bis auf 316 Festplatten über JBODs erweitert werden. Mit einem Grundsystem und weitere 16er, 48er oder 60er JBODs lässt sich so eine Gesamtkapazität von 180 TB (bei 600 GB SAS) oder 1.200 TB (bei 4 TB SATA) erreichen.
Das Infortrend ESDS 3000er Serie finden Sie auch hier als Einzelgerät in den Angeboten. Sollte das 3016 von der Anzahl der Festplatten nicht ausreichen, so finden Sie hier das ESDS 3024 mit maximal 24 Festplatten im Grundsystem oder das ESDS 3060 mit maximal 60.
Selbstverständlich lässt sich neben dem Infortrend 3016 auch ein weiteres Storage-System in das SAN integrieren, so kann dann zum Beispiel ein zweites System mit SATA Platten für ein Backup-to-Disk eingebunden werden. Auch eine Library kann direkt über Fibre Channel angebunden werden, es ist dann ein LANfree-Backup der integrierten Server möglich.

Vollredundantes SAN mit SAS Platten Damit das vollredundante Storage-System mit seinen zwei redundanten Controllern seine Verfügbarkeit auch ausspielen kann, sollte konsequent die Redundanz umgesetzt werden. Also zwei Fibre Channel Switche nutzen und die Server mit zwei FC-HBAs (oder einem Dual Channel HBA, QLE2742) ausstatten. Damit erreichen Sie eine Lösung ohne "Single Point of Failure".

Durch die zusätzliche Redundanz wird auch die Administration einfacher. Hört sich im ersten Moment seltsam an. Fast alles ist doppelt vorhanden und die Administrations soll einfacher sein?

Ein einfaches Beispiel: An diesem SAN sind 4 VMware ESX Server angeschlossen mit jeweils 10 virtuellen Maschinen. Wenn Sie jetzt einen Firmware-Update bei einem Switch planen und Sie haben nur einen Switch, dann müssen Sie die 40 virtuellen Maschinen runterfahren, die 4 ESX Server ausschalten und dann können Sie den Firmware-Update machen. Nutzen Sie aber zwei FC-Switche, so können Sie einfach den Upgrade auf dem ersten Switch machen, bei einer Offline-Zeit gehen die I/Os über den anderen Switch. Und Sie können auch noch die neue Firmware testen und dann erst den zweiten Switch upgraden.

Die im Bild dargestellte Lösung ist der Standard im SAN Umfeld. Pro Server 2 Fibre Channel HBAs oder ein Dual Channel HBA, die jeweils auf 2 Switche gehen. Und die Controller im Storage-System werden auch redundant mit den beiden Switches verbunden. Damit darf nahezu jede Komponente einmal ausfallen, der Zugriff ist weiterhin möglich. Nur die Backplane im Storage-System ist nur einmal vorhanden, da ist die Auswallwahrscheinlichkeit aber sehr gering.

Im Preis enthaltene Dienstleistungen

Alle Systeme werden von uns nach Ihrem Wunsch vorkonfiguriert, die neuste Firmware ist installiert und Grundeinstellungen sind vorgenommen. Im Falle von RAID-Systemen sind die Festplatten in den Einschubrahmen verschraubt, der Transport der Festplatten erfolgt aus Sicherheitsgründen nicht im Grundgerät eingebaut, sondern in dafür vorgesehenen Transportvorrichtungen. Sie müssen die Festplatten nur noch ins Grundgerät einschieben. Alle Komponenten sind eindeutig bezeichnet.
Jedes System wird vor der Auslieferung einem mindestens 24 Stunden Dauer-Test unterzogen. Hierbei werden die Festplatten 2-mal komplett beschrieben, der so genannte DOA (Dead On Arrival, Gerät kommt schon defekt an) kann nahezu vermieden werden.
Kabel und Anschlüsse sind eindeutig markiert, ein Zusammenbau ist damit leicht möglich. Bei Fragen zu Installation und Konfiguration stehen wir Ihnen am Telefon während unserer Geschäftszeiten zur Verfügung. Dieser Service ist natürlich im Preis enthalten. Weitere Informationen erhalten Sie hier.

Weitere Informationen erhalten Sie hier. Oder setzten Sie sich mit unserem Vertrieb in Verbindung, entweder per E-Mail oder unter Telefon 04185 / 707 85 0.


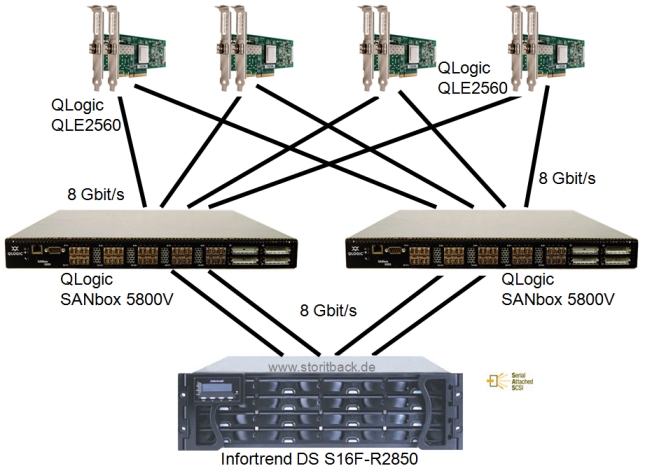

Angebot SAN mit SAS-Festplatten Infortrend 3016R und Brocade 300 FC Switch
