Die Infortrend EonStor DS 3000 Familie umfasst modulare SAN-Storage-Systeme für Unternehmen. Je nach Variante stehen Gehäuse mit 12, 16 oder 24 Laufwerkseinschüben, Single- oder redundante Dual-Controller sowie Host-Anbindungen über Fibre Channel, iSCSI oder SAS zur Verfügung. Die DS 3000 bietet den umfangreicheren Host-Port-Ausbau, die DS 3000E ist die kostenoptimierte Essential-Variante. Das B bei DS 3024B kennzeichnet die kompakte 2,5-Zoll-SSD/HDD-Ausführung; DS 3024BE kombiniert 2,5-Zoll-SSD/HDD-Bauform und Essential-Plattform.
Die Modellbezeichnungen zeigen zwei wichtige Unterschiede: E kennzeichnet die kostenoptimierte Essential-Variante mit geringerem Host-Board-Ausbau. B steht für die 2,5-Zoll-Ausführung, die für SAS-SSDs ausgelegt ist. BE kombiniert beide Merkmale. Damit lässt sich bereits aus der Modellbezeichnung erkennen, ob maximale Anschlussflexibilität, ein kostenoptimierter Ausbau oder eine kompakte SSD-Konfiguration im Vordergrund steht.
| Serie / Modell | Bedeutung | Bauform / Laufwerke | Host-Board-Ausbau | Typischer Einsatz |
| DS 3000 | Standardserie mit hoher Anschlussflexibilität |
DS 3012: 2 HE / 12 x 3,5" DS 3016: 3 HE / 16 x 3,5" DS 3024: 4 HE / 24 x 3,5" |
bis zu 2 Host-Boards pro Controller, damit bis zu 4 bei Dual-Controller |
SAN, Virtualisierung, Datenbanken und Umgebungen mit höherem Port-Bedarf |
| DS 3000E | E = Essential, kostenoptimierte Variante |
DS 3012E: 2 HE / 12 x 3,5" DS 3016E: 3 HE / 16 x 3,5" DS 3024E: 4 HE / 24 x 3,5" |
1 Host-Board pro Controller, damit bis zu 2 bei Dual-Controller |
SAN-Projekte mit klar definiertem Host-Port-Bedarf und Fokus auf Wirtschaftlichkeit |
| DS 3024B | B = 2,5-Zoll SSD-Ausführung |
2 HE / 24 x 2,5" SAS SSD | bis zu 2 Host-Boards pro Controller, damit bis zu 4 bei Dual-Controller |
hohe IOPS, Datenbanken, VDI und performante Virtualisierung |
| DS 3024BE | BE = 2,5-Zoll-SSD Essential |
2 HE / 24 x 2,5" SAS SSD | 1 Host-Board pro Controller, damit bis zu 2 bei Dual-Controller |
kostenoptimiertes SSD-SAN mit überschaubarem Host-Port-Bedarf |
Alle vier Varianten gehören zur EonStor-DS-Familie und unterstützen blockbasierten Storage. Die Wahl hängt daher vor allem von der gewünschten Laufwerksbauform, dem benötigten Host-Port-Ausbau und der geplanten Redundanz ab.

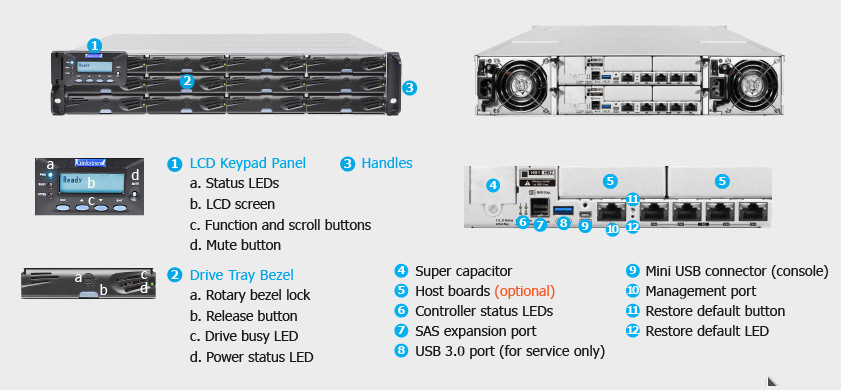

Gehäuse:
DS 3012 / 3012E mit 2 Höheneinheiten (12 x 3,5")
DS 3016 / 3016E mit 3 Höheneinheiten (16 x 3,5")
DS 3024 / 3024E mit 4 Höheneinheiten (24 x 3,5")
DS 3024B / 3024BE mit 2 Höheneinheiten (24 x 2,5")
Festplatten:
SAS- und NL-SAS-HDD bei den 3,5-Zoll-Modellen, abhängig von der Kompatibilitätsliste
2,5-Zoll-SAS-SSDs bei DS 3024B und DS 3024BE
Mischbestückung mit HDD und SSD je nach Modell und freigegebener Konfiguration möglich
Mit kompatiblen JBOD-Erweiterungen sind bis zu 448 Laufwerke pro System möglich
Für den Dauerbetrieb freigegebene Enterprise-Laufwerke
Controller:
Single- oder redundante Dual-Controller-Konfiguration, abhängig von Modell und Ausführung
DS 3000 / DS 3000B: höherer Host-Port-Ausbau und größere Anschlussflexibilität
DS 3000E / DS 3000BE: kostenoptimierte Essential-Ausführung mit reduziertem Host-Board-Ausbau
Cache-Ausstattung abhängig von der gewählten Controller-Konfiguration
Administration über Weboberfläche sowie weitere Management-Schnittstellen
RAID 0, 1, 0+1, 3, 30, 5, 50, 10, 60 mit Hot Spare
Hostanschluss:
DS 3000 / DS 3000B: bis zu 2 modulare Host-Boards pro Controller bzw. bis zu 4 im Dual-Controller-System
DS 3000E / DS 3000BE: 1 modulares Host-Board pro Controller bzw. bis zu 2 im Dual-Controller-System
4 x 16 Gbit/s Fibre Channel pro Host-Board
2 x 32 Gbit/s Fibre Channel pro Host-Board
2 x 10 Gbit/s Ethernet/iSCSI SFP+ pro Host-Board
2 x 25 Gbit/s iSCSI SFP28 pro Host-Board
2 x 12 Gbit/s SAS SFF-8644 pro Host-Board
Protokolle:
Blockebene: FC, iSCSI, SAS
enthaltene Features:
Thin Provisioning
Online-Erweiterung der RAID-Sets und der Partitionen (LUN)
Snapshots, abhängig von Modell, Firmware und Lizenzumfang
Lokale Replikation, abhängig von Modell, Firmware und Lizenzumfang
optionale Features:
SSD Cache (max. Größe abhängig vom RAM)
Automated Storage Tiering: 4 Tiers pro Pool
Advanced Snapshot: 256 pro Source Volume, 4,096 pro System
Advanced Local Replication: 8 pro Source Volume, 256 pro System
Advanced Remote Replication: 8 pro Source Volume, 64 pro System
Garantie / Support:
36 Monate Gewährleistung mit Bring-In
optional: Wartungsvertrag mit Vorabaustausch
optional: Vor-Ort Service
Datenblatt:
Warum sehe ich keine Preise? Infortrend bietet spezielle Projektpreise an.
Diese müssen durch den Hersteller genehmigt werden. Fordern Sie Ihr individuelles Angebot an!
| Bezeichnung | Host-Anschluss | Festplatten | Preis |
| Infortrend ESDS 3024RB | 4 Einschübe | ohne (24 x SAS/SATA 2,5" möglich) | |
| Infortrend ESDS 3024RB | 4 Einschübe | 12 x 1,92 TB SSD | |
| Infortrend ESDS 3024GB | 2 Einschübe | ohne (24 x SAS/SATA 2,5" möglich) | |
| Infortrend ESDS 3024GB | 2 Einschübe | 12 x 3,84 TB SSD | |
| Infortrend ESDS 3012R | 4 Einschübe | ohne (12 x SAS/SATA möglich) | |
| Infortrend ESDS 3012R | 4 Einschübe | 12 x 600 GB SAS 15k | |
| Infortrend ESDS 3012G | 2 Einschub | ohne (12 x SAS/SATA möglich) | |
| Infortrend ESDS 3012G | 2 Einschub | 12 x 4 TB SATA | |
| Infortrend ESDS 3016R | 4 Einschübe | ohne (16 x SAS/SATA möglich) | |
| Infortrend ESDS 3016R | 4 Einschübe | 16 x 4 TB NL-SAS | |
| Infortrend ESDS 3016G | 2 Einschub | ohne (16 x SAS/SATA möglich) | |
| Infortrend ESDS 3016G | 2 Einschub | 16 x 6 TB NL-SAS | |
| Infortrend ESDS 3016RE | 2 Einschübe | ohne (16 x SAS/SATA möglich) | |
| Infortrend ESDS 3016GE | 1 Einschub | ohne (16 x SAS/SATA möglich) | |
| Infortrend ESDS 3024RBE | 2 Einschübe | ohne (24 x SAS/SATA 2,5" möglich) | |
| Infortrend ESDS 3024GE | 1 Einschub | ohne (24 x SAS/SATA möglich) | |
| RER01G0HIO4-0010 | 4 x 1 Gbit/s iSCSI Host-Board | | |
| RER10G0HIO2-0010 | 2 x 10 Gbit/s iSCSI RJ45 Host-Board | | |
| RES10G0HIO2-0010 | 2 x 10 Gbit/s iSCSI SFP+ Host-Board | inkl. 2 x 10 Gbit/s SFP+ Multimode LC | |
| RFC16G0HIO4-0010 | 4 x 16 Gbit/s FC SFP+ Host-Board | inkl. 4 x 16 Gbit/s FC SFP+ Multimode LC | |
| RFC32G0HIO2-0010 | 2 x 32 Gbit/s FC SFP+ Host-Board | inkl. 2 x 32 Gbit/s FC SFP+ Multimode LC | |
| RSS06G0HIO2-0010 | 2 x 12 Gbit/s SAS SFF-8644 Host-Board | | |
| BBU und Flash für 30xxG Modelle | | ||
| 10 Gbit/s SFP+ Ethernet Modul LC | | ||
| 16 Gbit/s Fibre Channel SFP+ Modul LC | | ||
| 32 Gbit/s Fibre Channel SFP+ Modul LC | |
Für die Single-Controller Systeme ist optional eine Backup-Batterie (BBU und Flash) verfügbar. Sie schützt den Schreib-Cache-Inhalt bei Stromausfall. Ist der Raum bzw. das Gerät durch eine USV abgesichert, so kann bei Ausfall der Primärversorgung das Infortrend heruntergefahren werden. In diesem Fall schützt die BBU nur noch bei einem Ausfall der USV. Bei der Dual-Controller Version ist die BBU immer enthalten.
Wir zeigen hier einige Videos zur Bedienung der Infortrend EonStor DS 3000 RAID-Systeme. Dies
soll Ihnen einen ersten Eindruck über das Produkt ermöglichen. Wir
erweitern im Laufe der Zeit den Umfang der Videos.
Infortrend ESDS Grundeinrichtung
Infortrend ESDS LUN Mapping
Infortrend ESDS Hot Spare und Copy and Replace
Infortrend ESDS E-Mail Alarmierung
Infortrend ESDS Active/Active Symmetric/Asymmetric Unterschiede
Alle Infortrend-EonStor-DS-Systeme werden von uns nach Ihren Anforderungen vorkonfiguriert.
Wir installieren die aktuelle, für die Konfiguration freigegebene Firmware und nehmen die Grundeinstellungen vor.
Laufwerke werden transportsicher verpackt und die Komponenten eindeutig gekennzeichnet.
Vor der Auslieferung durchläuft jedes System einen mindestens 24-stündigen Dauertest.
Dabei werden die Laufwerke vollständig geprüft, um DOA-Ausfälle (Dead on Arrival) möglichst früh zu erkennen.
Eine detaillierte Beschreibung der im Preis enthaltenen Dienstleistungen finden Sie hier.
Die EonStor DS 3000 Familie eignet sich als zentraler Block-Storage für
Virtualisierung, Datenbanken, Server-Cluster, VDI und Backup-to-Disk.
Durch die modularen Host-Boards kann die Anbindung über Fibre Channel, iSCSI oder SAS erfolgen.
Damit lässt sich die Plattform an bestehende SAN- oder Direct-Attached-Storage-Infrastrukturen anpassen.
Die Standardvarianten DS 3000 und DS 3000B sind vor allem interessant, wenn viele Host-Ports oder unterschiedliche Host-Anbindungen benötigt werden.
Die Essential-Varianten DS 3000E und DS 3000BE richten sich an Projekte mit klar definiertem Port-Bedarf,
bei denen ein wirtschaftlicher Einstieg in die DS-3000-Leistungsklasse im Vordergrund steht.
Die Systeme können mit Infortrend-JBODs erweitert werden. Je nach unterstützter Konfiguration sind bis zu
448 Laufwerke möglich. Für höhere Verfügbarkeitsanforderungen bieten wir optional Vorabaustausch- und Vor-Ort-Service an.
Die EonStor-DS-Familien unterscheiden sich vor allem durch
Leistungsklasse, Host-Port-Ausbau, Laufwerksbauform und Erweiterungsmöglichkeiten.
Die genaue Auswahl sollte deshalb nicht allein anhand einer IOPS-Angabe erfolgen, sondern anhand des Workloads,
der benötigten Redundanz und der vorhandenen SAN-Infrastruktur.
DS 4000: Oberhalb der DS 3000 positioniert und für besonders anspruchsvolle Workloads sowie einen umfangreichen Host-Port-Ausbau vorgesehen.
DS 3000: Leistungsfähige Enterprise-SAN-Serie mit flexiblem Ausbau über Fibre Channel,
iSCSI oder SAS. Die DS 3000E ergänzt diese Klasse als kostenoptimierte Essential-Version. Für 2,5-Zoll-SAS-SSDs stehen DS 3000B und DS 3000BE zur Verfügung.
DS 2000: Mittlere Leistungsklasse für typische Server-, Virtualisierungs- und Applikationsumgebungen im Unternehmen.
DS 1000:Einstiegsklasse für kleinere SAN-, Backup- und zentrale Storage-Aufgaben.
Auch hier stehen – abhängig von Generation und Modell – unterschiedliche Host-Anbindungen zur Verfügung.
Bis zur Einführung der 3000er Serie hatte Infortrend nur Systeme im Angebot, bei denen der Host-Port fest verbaut war. Man musste sich also
schon vor dem Kauf entscheiden, ob das System per Fibre Channel, iSCSI oder SAS angebunden werden sollte. Selbst ein Wechsel von 1 Gbit/s iSCSI auf
10 Gbit/s iSCSI war nicht möglich. Ab der EonStor DS 3000er Serie können alle Host-Boards eingesetzt werden, sie können auch ausgetauscht werden. Ein Wechsel ist also
problemlos möglich, die Daten bleiben erhalten.
Wir haben Ihnen eine Tabelle aufgestellt, die alte Systeme einfach in die neuen Serien umwandeln. Wenn Sie also zum Beispiel ein Alt-System nutzen und eine Ablösung
suchen, dann finden Sie in der Tabelle die benötigten Komponenten:
| Altsystem | Neues Grundsystem | Host-Ports |
| ESDS S16F-G2651 | ESDS 3016G / 3016GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2651 | ESDS 3016R / 3016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-G2651 | ESDS 3024G / 3024GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-R2651 | ESDS 3024R / 3024RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-G2840 | ESDS 3016G / 3016GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2840 | ESDS 3016R / 3016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-G2851 | ESDS 3016G / 3016GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2851 | ESDS 3016R / 3016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-G2840 | ESDS 3024G / 3024GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-R2840 | ESDS 3024R / 3016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-G2851 | ESDS 3024G / 3024GT | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S24F-R2851 | ESDS 3024R / 3024RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S12S-G2240 | ESDS 3012G / 3012GT | 1 x 12 GBit/s SAS Board |
| ESDS S12S-R2240 | ESDS 3012R / 3012RT | 2 x 12 GBit/s SAS Board |
| ESDS S16S-G2240 | ESDS 3016G / 3016GT | 1 x 12 GBit/s SAS Board |
| ESDS S16S-R2240 | ESDS 3016R / 3016RT | 2 x 12 GBit/s SAS Board |
| ESDS B24S-G2240 | ESDS 3024GB / 3024GTB | 1 x 12 GBit/s SAS Board |
| ESDS B24S-R2240 | ESDS 3024RB / 3024RTB | 2 x 12 GBit/s SAS Board |
| ESDS S16E-G2140 | ESDS 3016G / 3016GT | 1 GBit/s iSCSI OnBoard |
| ESDS S16E-R2140 | ESDS 3016R / 3016RT | 1 GBit/s iSCSI OnBoard |
| ESDS S16E-G2142 | ESDS 3016GE / 3016GTE | 1 GBit/s iSCSI OnBoard |
| ESDS S16E-R2142 | ESDS 3016RE / 3016RTE | 1 GBit/s iSCSI OnBoard |
| ESDS S16E-G2251 | ESDS 3016G / 3016GT | 1 x 10 GBit/s iSCSI Board |
| ESDS S16E-R2251 | ESDS 3016R / 3016RT | 2 x 10 GBit/s iSCSI Board |
| ESDS S16E-G2240 | ESDS 3016G / 3016GT | 1 x 10 GBit/s iSCSI Board |
| ESDS S16E-R2240 | ESDS 3016R / 3016RT | 2 x 10 GBit/s iSCSI Board |
Die EonStor DS 3000 ist eine modulare SAN-Storage-Familie für Unternehmen. Sie stellt blockbasierten Speicher über Fibre Channel, iSCSI oder SAS bereit und ist je nach Modell mit Single- oder redundanten Dual-Controllern sowie unterschiedlichen Laufwerksgehäusen erhältlich.
Die DS 3000 bietet den umfangreicheren Host-Board-Ausbau. Bei einem Dual-Controller-System sind bis zu vier modulare Host-Boards möglich. Die DS 3000E ist die kostenoptimierte Essential-Variante und bietet bei Dual-Controller bis zu zwei Host-Boards. Sie eignet sich besonders, wenn die benötigten Host-Ports bereits klar definiert sind.
Das B kennzeichnet innerhalb der aktuellen DS-Produktfamilie die 2,5-Zoll-Ausführung für SAS-SSDs. Die DS 3024B bietet 24 Laufwerkseinschübe in nur 2 Höheneinheiten und kombiniert die kompakte SSD-Bauform mit dem umfangreicheren Host-Board-Ausbau der DS 3000.
Die DS 3024BE kombiniert die beiden Merkmale B und E: 24 x 2,5-Zoll-SAS-SSD in 2 HE und die kostenoptimierte Essential-Plattform. Sie ist damit für SSD-SAN-Projekte interessant, bei denen ein reduzierter Host-Port-Ausbau ausreicht.
Je nach Host-Board stehen Fibre Channel mit 16 oder 32 Gbit/s, iSCSI mit 10 oder 25 Gbit/s sowie 12-Gbit/s-SAS zur Verfügung. Welche Kombination sinnvoll ist, hängt von Servern, SAN-Switches, Redundanzanforderungen und dem geplanten Workload ab.
Mit kompatiblen Infortrend-JBOD-Erweiterungen kann die DS-3000-Familie je nach Konfiguration auf bis zu 448 Laufwerke erweitert werden.
Für produktive Virtualisierungs-, Datenbank- und SAN-Umgebungen ist ein redundantes Dual-Controller-System in der Regel die geeignete Wahl, wenn Storage auch bei einem Controller-Ausfall verfügbar bleiben soll. Single-Controller-Systeme können für weniger kritische Anwendungen, Testumgebungen oder kostenoptimierte Installationen interessant sein.
Infortrend-Systeme werden häufig projektbezogen konfiguriert und kalkuliert. Preis und Ausstattung hängen unter anderem von Controller-Version, Host-Boards, Laufwerken, Lizenzen und gewünschtem Service ab. Deshalb erstellen wir für die konkrete Konfiguration ein individuelles Angebot.
Weitere Informationen erhalten Sie hier. Oder setzten Sie sich mit unserem Vertrieb in Verbindung, entweder per E-Mail oder unter Telefon 04185 / 707 85 0.
