QLogic ist heute eine Marke von Marvell Technology für professionelle Fibre-Channel-Konnektivität. Marvell QLogic Host Bus Adapter (HBAs) verbinden Server mit Fibre-Channel-SANs und stehen je nach Generation für 16GFC, 32GFC und 64GFC zur Verfügung. Aktuelle Serien unterstützen neben dem klassischen Fibre Channel Protocol (FCP) für SCSI auch NVMe over Fibre Channel (NVMe/FC beziehungsweise FC-NVMe). Dadurch lassen sich klassische Block-Storage- und moderne NVMe-Storage-Systeme innerhalb einer Fibre-Channel-Infrastruktur betreiben.
Stor IT Back unterstützt Unternehmen bei der Auswahl passender Fibre-Channel-HBAs, der Prüfung von Server-, Betriebssystem-, Hypervisor-, Switch- und Storage-Kompatibilität sowie bei der Zusammenstellung kompletter SAN-Lösungen. Technische Grundlagen zu Aufbau, Zoning, Fabrics und Einsatzgebieten finden Sie zusätzlich in unserem Bereich Fibre Channel und Storage Area Network.
Marvell führt mehrere Generationen von QLogic Fibre Channel Adaptern. Für neue SAN-Installationen sind insbesondere 64GFC- und 32GFC-Adapter interessant. Ältere 16GFC-Modelle bleiben für bestehende Umgebungen relevant, sofern Treiber, Betriebssystem und Hardware weiterhin unterstützt werden.
| QLogic-Serie | Fibre Channel | PCIe | Port-Varianten | NVMe/FC |
|---|---|---|---|---|
| 2870-Serie: QLE2870 / QLE2872 / QLE2874 | 64GFC | PCIe 4.0 | 1 / 2 / 4 Ports | Ja |
| 2770-Serie: QLE2770 / QLE2772 / QLE2774 | Enhanced 32GFC | PCIe 4.0 | 1 / 2 / 4 Ports | Ja |
| 2740-/2760-Serie | 32GFC | PCIe 3.0 | je nach Modell | Ja |
| 2690-Serie | Enhanced 16GFC | PCIe 3.0 | je nach Modell | Ja |
Bei der Auswahl ist nicht allein die maximale Portgeschwindigkeit entscheidend. Wichtig sind auch die PCIe-Anbindung des Servers, die unterstützten Betriebssysteme und Hypervisor, die vorhandenen FC-Switches, die gewünschte Redundanz sowie die Kompatibilität mit dem Storage-System.
Die Marvell QLogic 2870-Serie ist für 64GFC Fibre Channel ausgelegt. Die Serie umfasst Single-, Dual- und Quad-Port-Adapter und ist zu 32GFC- und 16GFC-SANs abwärtskompatibel. Die Low-Profile-Modelle QLE2870 und QLE2872 nutzen PCIe 4.0 x8; der Quad-Port-QLE2874 nutzt PCIe 4.0 x16.
Die 2870-Serie unterstützt den gleichzeitigen Betrieb von FCP und FC-NVMe über denselben physischen Port. Damit eignet sie sich sowohl für klassische Fibre-Channel-LUNs als auch für NVMe-basierte Storage-Systeme. Für eine produktive Umgebung sollte vor der Beschaffung immer die jeweilige Kompatibilitätsmatrix von Server, Betriebssystem beziehungsweise Hypervisor, FC-Switch und Storage-System geprüft werden.
Für 32GFC-Umgebungen bietet Marvell unter anderem die QLogic 2770-Serie mit PCIe 4.0 sowie die bewährten 2740- und 2760-Serien. Die 2770-Serie ist als Single-, Dual- und Quad-Port-Variante erhältlich und unterstützt sowohl Fibre Channel für klassische SCSI-Workloads als auch FC-NVMe.
32GFC ist insbesondere dann interessant, wenn vorhandene SAN-Switches und Storage-Systeme bereits auf 32 Gbit/s ausgelegt sind oder eine Migration von 16GFC geplant ist. In vielen Umgebungen kann ein 32GFC-HBA durch Abwärtskompatibilität auch zunächst mit älteren Fabric-Geschwindigkeiten betrieben werden.
NVMe over Fibre Channel (NVMe/FC oder FC-NVMe) transportiert NVMe-Kommandos über eine Fibre-Channel-Fabric. Dadurch kann eine bestehende FC-Infrastruktur auch für NVMe-basierte Storage-Systeme genutzt werden. Fibre Channel übernimmt weiterhin den zuverlässigen Transport im SAN, während NVMe das für Flash- und NVMe-Medien optimierte Protokoll bereitstellt.
Marvell nennt FC-NVMe-Unterstützung für die QLogic 2870-, 2770-, 2740- und 2690-Serien. Bei geeigneten Adaptern können FCP/SCSI und NVMe/FC parallel verwendet werden. Unternehmen können deshalb klassische FC-Storage-Systeme und NVMe-Storage innerhalb derselben SAN-Architektur kombinieren und schrittweise migrieren.
Weitere technische Hintergründe zu NVMe und SSD-Technologien finden Sie unter SSD, Flash und NVMe.
QLogic war über viele Jahre ein eigenständiger Anbieter von Technologien für Storage Networking und insbesondere für Fibre-Channel-Host-Bus-Adapter. Cavium übernahm QLogic im August 2016. Marvell Technology kündigte anschließend die Übernahme von Cavium an und schloss diese Transaktion im Juli 2018 ab.

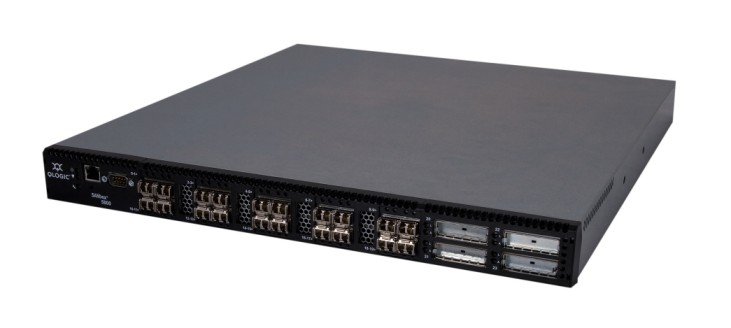

Die QLogic Fibre Channel Adapter werden heute innerhalb des Marvell-Portfolios weitergeführt und weiterentwickelt. Historische Produktbereiche von QLogic – beispielsweise ältere Fibre-Channel-Switches wie die SANbox-Familie – spielen im aktuellen Portfolio keine entsprechende Rolle mehr. Für heutige SAN-Projekte stehen daher vor allem die QLogic Fibre Channel HBAs und die zugehörigen Treiber-, Management- und Support-Werkzeuge im Mittelpunkt.
Für die Auswahl eines Fibre-Channel-HBAs sollten mindestens folgende Punkte geprüft werden:
Stor IT Back unterstützt bei der technischen Auswahl und kann komplette SAN-Konfigurationen aus Host-Bus-Adaptern, Fibre-Channel-Switches, SFPs, LWL-Verkabelung und Storage-System zusammenstellen.
Ja. Cavium übernahm QLogic im August 2016. Marvell schloss die Übernahme von Cavium im Juli 2018 ab. Die QLogic Fibre Channel Adapter werden heute innerhalb des Marvell-Portfolios weitergeführt.
Marvell führt unter anderem die QLogic 2870-Serie mit 64GFC, die 2770-Serie mit Enhanced 32GFC sowie die 2740-Serie mit 32GFC und die 2690-Serie mit Enhanced 16GFC. Je nach Serie stehen Single-, Dual- oder Quad-Port-Varianten zur Verfügung.
Ja. Marvell nennt für die QLogic 2870-, 2770-, 2740- und 2690-Serien Unterstützung für FC-NVMe beziehungsweise NVMe over Fibre Channel. Damit kann NVMe-Storage über eine Fibre-Channel-Infrastruktur angebunden werden.
Bei aktuellen Marvell QLogic HBAs wie der 2870-Serie können klassisches FCP für SCSI und FC-NVMe parallel über denselben Fibre-Channel-Port betrieben werden. Voraussetzung ist eine kompatible SAN-, Betriebssystem-, Treiber- und Storage-Umgebung.
Die Serien unterscheiden sich vor allem bei Fibre-Channel-Generation und Host-Anbindung. Die 2870-Serie arbeitet mit 64GFC und PCIe 4.0, die 2770-Serie mit Enhanced 32GFC und PCIe 4.0. Die 2740-Serie gehört zur 32GFC-Generation. Die konkrete Auswahl richtet sich nach Server, PCIe-Steckplatz, Switches, Storage-System und gewünschter Portanzahl.
Ja, sofern Betriebssystem, Treiber, Server, Switch und Storage-System den jeweiligen Adapter weiterhin unterstützen. Für neue Installationen sollte zusätzlich geprüft werden, ob 32GFC oder 64GFC im Hinblick auf Lebensdauer, Performance und zukünftige NVMe/FC-Nutzung sinnvoller ist.
Entscheidend sind die Fibre-Channel-Geschwindigkeit, die Anzahl der benötigten Ports, der verfügbare PCIe-Steckplatz, Betriebssystem- und Hypervisor-Unterstützung sowie die Kompatibilität mit FC-Switches und Storage-Systemen. Stor IT Back unterstützt bei Auswahl, Kompatibilitätsprüfung und Angebotserstellung.
