Promise VTrak mit Atto Thunderbolt FC
Angebot der Stor IT Back


Angebot anfordern
Logo Apple
Logo Brocade
Logo ATTO


Der Hauptvorteil dieser SAN-Lösung von Apple, Promise, ATTO und Brocade liegt in der gemeinsamen Nutzung der Speicherbereiche für alle angeschlossenen Apple Macs. Das Apple SAN Filesystem (Xsan) regelt die konkurrierenden Zugriffe auf die Dateien im gemeinsamen Zugriff. Also nicht nur ein "normales" Storage Area Network (SAN), sondern ideal für Videobearbeitung, mehrere Cutter können gleichzeitig an einem Projekt arbeiten. Sie können die Geschwindigkeitsvorteile von Fibre Channel mit den gemeinsamen Zugriffen eines NAS kombinieren. Dies sichert Performance und die Integrität der Daten. Das Apple XSAN ist im Mac OS X Lion Server enthalten. Es muss nur noch aktiviert und konfiguriert werden.
Statt der normalen Fibre Channel HBAs sind Thunderbolt Adapter enthalten. Sie können also auch mit einem Laptop ohne PCI-Slots direkt auf den Fibre Channel Storage zugreifen.

Vorteile dieser Lösung:

Aber die Hardware ist bei einem SAN nicht alles. Sie können die Installation und eine Einweisung / Schulung zum Sonderpreis erwerben. Auch ohne die optionale Installation erhalten Sie sämtliche Handbücher der Geräte, sowie zusätzliche Kurzanleitungen für Aufbau und Konfiguration.


Im Angebot enthalten

RAID-System: Promise VTrak E5600fD mit 16 x SAS/SATA
Redundante Controller, 2048 MB Cache
16 Stück SATA-II-Festplatten (NL-SAS) mit 4 TB
4 x 5 Meter Fibre Channel LWL Kabel und SFPs
SAN-Hardware: Brocade G610 Fibre Channel Switch mit 8 Ports (max. 24 Ports)
4 Stück ATTO Thunderlink Fibre Channel Hostbus-Adapter
mit je 1 x 5 Meter LWL-Kabel und SFP
SAN-Filesystem: Apple Xsan Software (in Mac OS X Lion Server enthalten)
optional: Installation und Schulung vor Ort zum Sonderpreis


Angebot anfordern
Warum sehe ich keine Preise? Paket-/ und Projektpreise. Fordern Sie ein individuelles Angebot an!




Promise E5000 Serie - Technische Daten

Promise E5000 FC to SAS Storage

Festplatten: 16 x 4 TB NL-SAS-Festplatten 7.200 Umdr./min (E5600f)
Umfangreiche Festplatten-Überwachung (Ausfall-Früherkennung)
Controller: dual redundanter Controller E5000 Serie
Dual Controller mit ALUA Support
Hostports: 4 x 16 Gbit/s Fibre Channel SFP Ports pro Controller
RAID-Level: 0, 1, 10, 1E, 5, 6, 50, 60
Cache: 2048 MB ECC Cache mit Batterie-Backup
Erweiterungs-Anschluss: 1 x 12 Gbit/s SAS x4 Kaskadierung pro Controller
Management: Web-basierendes Management (Promise Array Management)
Überwachung per E-Mail oder SNMP
Command Line Interface (CLI) über Telnet oder Seriell
Features: Online Kapazitätserweiterung
Gehäuse: 19" mit 2 Höheneinheiten (opt. Einbauschienen) bei E5320f
19" mit 2 Höheneinheiten (opt. Einbauschienen) bei E5300f
19" mit 3 Höheneinheiten (opt. Einbauschienen) bei E5600f
19" mit 4 Höheneinheiten (opt. Einbauschienen) bei E5800f
redundante Netzteile und Lüfter
Garantie / Service: 36 Monate Gewährleistung
Datenblatt:
Logo PDF
Promise VTrak E5000 Serie Datenblatt (engl. / 243 kB)

EMC/Brocade G610 (6610B) Fibre Channel Switch

Brocade G610 32 Gbit/s Fibre Channel Switch

FC-Anschlüsse: 8 / 16 / 24 x 32 Gbit/s Full Duplex Ports für SFPs (maximal 24 Ports)
8 x 16 Gbit/s SFPs enthalten (maximal 24 x 32 Gbit/s)
Geschwindigkeit: 4 Gbit/s / 8 Gbit/s / 16 Gbit/s / 32 Gbit/s full duplex auf jedem Port
automatische Erkennung 4 / 8 / 16 / 32 und Topologie
Switch Ports: E_Ports (Expansion Ports zu anderen FC-Switches)
F_Ports (Fabric Ports zu Geräten)
M_Ports (Mirror Ports zur Analyse oder Replikation)
D_Ports (ClearLink Diagnostic Ports)
Features: Port- / WWN-Zoning / Broadcast Zoning, Peer-Zoning
Optional: E-Port, Full Fabric Support, Port Aufrüstung in 8er Schritten
Management: Telnet, SNMP oder Management-Interface (Web-Based)
Gehäuse: 19"-Gerät mit 1 Höheneinheit
Garantie: 3 Jahre Garantie mit Express-Austausch
optional bis zu 5 Jahre 7x24x4
Datenblatt:
Logo PDF
Brocade G610 Datenblatt (engl. / 384 kB)
Logo PDF
Brocade Fabric OS Datenblatt (engl. / 443 kB)


ATTO ThunderLink FC 3162 Fibre Channel Thunderbolt-Adapter

ATTO Thunderlink FC 3162

Geschwindigkeit: 16 GB/s full-duplex Fibre Channel (800 oder 400 MB/s)
Advanced Data Streaming (ADS) Technology
Schnittstellen: 2 x SFP (benötigt SFP-Modul optisch oder Kupfer)
2 x 40 Gb Thunderbolt 3 mit DisplayPort und Daisy-Chain Support
Treiber: macOS, Windows und VMware
Garantie: 3 Jahre Gewährleistung
Datenblatt:
Logo PDF
Atto ThunderLink FC 3162 Datenblatt (engl. / 863 kB)


Apple Xsan SAN Cluster Filesystem

Apple Xsan

Funktion: 64 bit Cluster Filesystem (SAN Filesystem)
Konkurrierende Schreib- und Lesezugriffe
File-Level-Locking / Block-Level-Locking
Voraussetzung: Fibre Channel Anbindung
Voraussetzungen Software: Mac OS X Lion Server (dort enthalten)
Metadaten-Controller auf Mac OS X Server
Voraussetzungen Hardware: Intel Prozessor based
mindestens 2 GB Hauptspeicher, bei Metadaten-Controller mindestens 4 GB
Features: Aufteilung in Storage-Pools
Striping und Online-Expansion
User- und Group-Quotas
mehrere Meta-Datencontroller mit Failover möglich
Administration: Administration über GUI

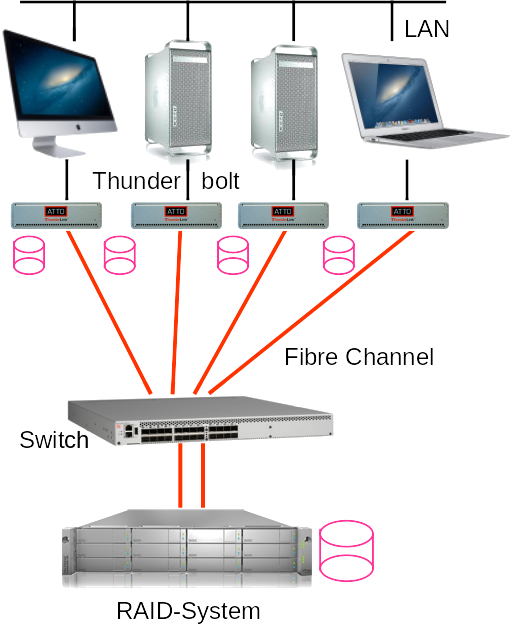

Aufbau des Apple-SAN

Ohne weitere Investitionen können Sie bis zu 4 Mac-Server oder Mac-Clients anschließen und 11 TB Plattenplatz in RAID 5 gemeinsam nutzen.
Apple SAN mit Xsan Was ist jetzt aber die Besonderheit an dieser Lösung, bzw. wer benötigt diese Lösung? Ein gemeinsamer Zugriff auf Daten wird sehr häufig benötigt. Die normale Lösung ist ein NAS-System (Network Attached Storage), oder auch Fileserver. Dieser wird jedoch über SMB/CIFS, NFS oder Appletalk angebunden, alles relativ langsame Protokolle mit einem großen Overhead, wenn es zum Beispiel um Videoverarbeitung in Echtzeit geht.
Nutzt man jetzt die Anbindung per Fibre Channel und als Basis ein Blockdevice (das NAS überträgt immer ganze Dateien), so erreicht man eine wesentlich höhere Übertragungsrate. Das für SMB/CIFS oder NFS genutzt Protokoll basiert auf Ethernet und dort liegt die Übertragungsrate bei maximal 80 MB/s (auf 1 GBit/s Ethernet). Bei Fibre Channel liegt diese Übertragungsrate schon bei über 700 MB/s (auf 8 Gbit/s Fibre Channel). Zusätzlich ist FC auch noch ein auf Performance optimiertes Protokoll. Es lassen sich also gerade bei großen Datenmengen bessere Übertragungsraten erreichen.
Trotzdem muss man nicht auf den Komfort verzichten, den der gemeinsame Zugriff auf eine Datenbasis ermöglicht. Arbeitet z.B. der Cutter mal an einem anderen Arbeitsplatz, so kann er trotzdem auf die Daten zugreifen, die er am Tage zuvor von einer ganz anderen Maschine aus bearbeitet hat.

Kommen wir zu den realen Übertragungsraten, die in diesem Beispiel möglich sind. Die hängen natürlich auch von den verwendeten Festplatten (in diesem Beispiel 16 x 4 TB SATA) und von dem Client-System ab. Mit diesen 16 SATA (NL-SAS) Festplatten sind Übertragungsraten von bis zu 450 MB/s möglich (RAID 6 über alle 16 Festplatten). Durch die Verwendung von zusätzlichen Festplatten kann diese Geschwindigkeit weiter erhöht werden. Einen großen Einfluss haben aber auch Anwendungen und das Betriebssystem. Ungünstige Blocksizes, kleine Blöcke und die allgemeine Auslastung des Clients kann die Gesamtperformance beeinflussen.

In dieser Konfiguration muss mindestens ein Client den Metadaten-Controller übernehmen. Dieser Dienst steuert die Zugriffe für alle Clients und verwaltet die Sperrlisten. Der Metadaten-Controller muss auf einem Mac OS X Server System laufen und benötigt zusätzlich Hauptspeicher und Rechenleistung. Für die Verfügbarkeit sollte ein zweiter Metadatencontroller konfiguriert sein, der beim Ausfall des ersten Systems die "Steuerung" übernimmt. Auch der zweite Metadaten-Controller muss auf einem Server-Betriebssystem installiert sein.

Da Apple nur noch reine Client-Systeme anbietet, die keine PCI Express Slots bieten, muss man in diesem Fall auf Thunderbolt ausweichen. Diese Schnittstelle bieten viele Mac-Systeme, auch mobile Laptops, aber auch Windows PCs oder Laptops. Also eine universelle Schnittstelle, die auch noch einen flexiblen und mobilen Zugriff ermöglicht. Wird zum Beispiel der Laptop ausgetauscht, so müssen keine Karten umgebaut werden. Nur das Thundbolt Kabel muss umgesteckt werden. Ein Thundbolt auf Fibre Channel Umsetzer kann also universell von unterschiedlichen Systemen genutzt werden.
Neben diesen Thunderbolt Systemen auf Fibre Channel ist auch SAS oder 10 Gbit/s Ethernet möglich. Und das alles am gleichen Laptop oder PC ohne große Umbauten.






Optionale Erweiterungen

Die VTrak E5000fD RAID Serie von Promise kann mit weiteren JBODs und damit Festplatten aufgerüstet werden. Insgesamt stehen ohne Erweiterung schon 60 TB (bei 4 TB Festplatten in RAID 5) zur Verfügung.
Der Brocade G610 kann durch einen optionalen zweiten Fibre Channel Switch vor Ausfällen geschützt werden. Die Thundbolt auf Fibre Channel-Adapter sind mit zwei Anschlüssen ausgestattet. Sie können an beide Switche angeschlossen werden, ebenso das RAID-System. Es entsteht eine Lösung ohne "Single Point of Failure".
Dann können weiterer Server durch zusätzliche Thunderbolt-Adapter angeschlossen werden. Hierzu kann der Brocade G610 FC Switch mit bis zu 24 Ports erweitert werden. Es können auch andere Server und Betriebssysteme in dieses SAN integriert werden. Zusätzlich sind verschiedene zertifizierte Host Bus Adapter verfügbar (wenn kein Thunderbolt verwendet werden kann).
Zur Steigerung der "Anschlussleistung" kann auch der zweite Kanal des Apple/Promise Vtrak zum Switch geführt werden. Ebenso können die Clients mit dem zweiten Kanal der Thunderbolt-Karte angeschlossen werden. Es sollten dann aber auch zwei FC-Switche verwendet werden, die 8 Ports eines Switches sind sonst schnell belegt.






Im Preis enthaltene Dienstleistungen

Alle Systeme werden von uns nach Ihrem Wunsch vorkonfiguriert, die neuste Firmware ist installiert und Grundeinstellungen sind vorgenommen. Im Falle von RAID-Systemen sind die Festplatten in den Einschubrahmen verschraubt. Alle Komponenten sind eindeutig bezeichnet.
Jedes System wird vor der Auslieferung einem mindestens 24 Stunden Dauer-Test unterzogen. Hierbei werden die Festplatten 2-mal komplett beschrieben, der so genannte DOA (Dead On Arrival, Gerät kommt schon defekt an) kann nahezu vermieden werden.
Kabel und Anschlüsse sind eindeutig markiert, ein Zusammenbau ist damit leicht möglich. Bei Fragen zu Installation und Konfiguration stehen wir Ihnen am Telefon während unserer Geschäftszeiten zur Verfügung. Dieser Service ist natürlich im Preis enthalten. Weitere Informationen erhalten Sie hier.

Hinweis:
Eine Installation Vor-Ort können Sie optional hinzukaufen, bitte fragen Sie uns. Für den reinen Einbau und die Grundkonfiguration ist ein Tag ausreichen, für eine ausführliche Einweisung und ein umfangreicher Test/Abnahme sollte ein zweiter Tag eingeplant werden.






Weitere Informationen erhalten Sie hier. Oder setzten Sie sich mit unserem Vertrieb in Verbindung, entweder per E-Mail oder unter Telefon 04185 / 707 85 0.
