Die Infortrend EonStor DS 4000 Serie bietet Block-Storage für anspruchsvolle SAN-Umgebungen in Unternehmen. Neben den DS 4000 Gen2 Modellen für SAS-Festplatten und SAS-SSDs steht mit der DS 4000U Serie eine Variante für U.2-NVMe-SSDs zur Verfügung. Die Anbindung an Server und SAN erfolgt je nach Host-Board über Fibre Channel, iSCSI oder SAS.
Damit eignet sich die Produktfamilie unter anderem für Virtualisierung, Datenbanken und Server-Cluster. Die Auswahl von Grundsystem, Laufwerken, Controllern und Host-Anschlüssen richtet sich nach Kapazität, Verfügbarkeit und Leistungsbedarf. Stor IT Back unterstützt Sie bei Auswahl, Konfiguration, Inbetriebnahme und Support.
Die Infortrend EonStor DS 4000U verwendet im Grundgehäuse 24 Einschübe für 2,5-Zoll-U.2-NVMe-SSDs auf zwei Höheneinheiten. Die NVMe-Laufwerke werden über PCIe angebunden. Das unterscheidet die 4000U von den DS 4000 Gen2 Varianten mit SAS-Laufwerken.
Die NVMe-Ausführung eignet sich besonders für Anwendungen mit vielen parallelen Speicherzugriffen, beispielsweise virtualisierte Server, Datenbanken und rechenintensive Anwendungen. Infortrend nennt für die Serie bis zu 1 Million IOPS und 11 GB/s Durchsatz. Die tatsächlich erreichbare Leistung hängt unter anderem von SSD-Bestückung, RAID-Level, Host-Anbindung und Zugriffsmuster ab. Diese Maximalwerte sind keine Leistungszusage für die angebotene Beispielkonfiguration.
Technische Merkmale der DS 4000U:
Gehäuse: 2 Höheneinheiten mit 24 Laufwerkseinschüben
Laufwerke im Grundsystem: 2,5-Zoll-U.2-NVMe-SSDs aus dem Infortrend-Laufwerksangebot
DS 4024UR2: redundante Dual-Controller
Host-Anbindung: Fibre Channel, iSCSI oder SAS, abhängig vom eingesetzten Host-Board
Management: SANWatch-Weboberfläche und Kommandozeile
Datenblatt:
NVMe bezeichnet hier die interne Laufwerksanbindung. Die Server greifen über das gewählte SAN-Protokoll auf die bereitgestellten LUNs zu. U.2-NVMe-SSDs im Storage-System bedeuten daher nicht automatisch eine Host-Anbindung über NVMe over Fabrics.
Die folgenden Angaben beziehen sich auf die SAS-Modelle DS 4016, DS 4024 und DS 4024B. Die technischen Merkmale der NVMe-Ausführung finden Sie im Abschnitt zur DS 4000U.

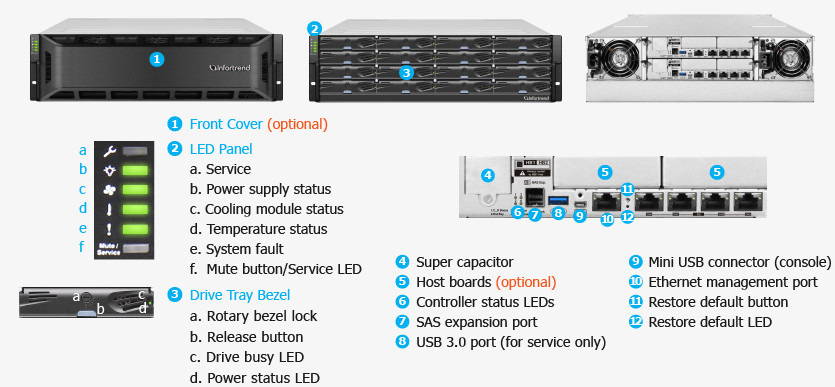

Gehäuse:
DS 4016 mit 3 Höheneinheiten (16 x 3,5")
DS 4024 mit 4 Höheneinheiten (24 x 3,5")
DS 4024B mit 2 Höheneinheiten (24 x 2,5")
Festplatten:
16 x 600 GB SAS bis max. 16 x 24 TB NL-SAS bei DS 4016
24 x 600 GB SAS bis max. 24 x 24 TB NL-SAS bei DS 4024
24 x SSD oder/und 24 x 600 GB bis 2,4 TB SAS bei DS 4024B (2,5")
inkl. JBOD maximal 448 Festplatten pro System (abhängig vom Grundsystem)
Enterprise SSDs und Festplatten mit 7x24 Stunden Zulassung
Controller:
Redundante Dual-Controller bei der DS-40xxR-Serie
Single-Controller bei der DS-40xxG- und DS-40xxS-Serie
4 GB Cache (maximal 64 GB) pro Controller
Administration über Client, Weboberfläche oder Telnet über Ethernet
RAID 0, 1, 0+1, 3, 30, 5, 50, 10, 60 mit Hot Spare
Hostanschluss:
2 Steckplätze für Host-Boards möglich
4 x 16 Gbit/s Fibre Channel pro Controller
2 x 32 Gbit/s Fibre Channel pro Controller
4 x 32 Gbit/s Fibre Channel pro Controller
2 x 10 Gbit/s Ethernet/iSCSI SFP+ pro Controller
2 x 25 Gbit/s iSCSI SFP28 pro Controller
2 x 12 Gbit/s SAS SFF-8644 pro Controller
Protokolle:
Blockebene: FC, iSCSI, SAS
enthaltene Features:
Thin Provisioning
Online-Erweiterung der RAID-Sets und der Partitionen (LUN)
SnapShots 64 pro Volume / 128 pro System, optional erweiterbar
Lokale Replikation 4 pro Volume / 16 pro System, optional erweiterbar
optionale Features:
SSD Cache (max. Größe abhängig vom RAM)
Automated Storage Tiering: 4 Tiers pro Pool
Advanced Snapshot: 256 pro Source Volume, 4,096 pro System
Advanced Local Replication: 8 pro Source Volume, 256 pro System
Advanced Remote Replication: 8 pro Source Volume, 64 pro System
Garantie / Support:
36 Monate Gewährleistung mit Bring-In
optional: Wartungsvertrag mit Vorabaustausch
optional: Vor-Ort Service
Datenblatt:
Konfigurationspreis: 33.300,00 Euro zzgl. MwSt.
Für das ESDS 4024UR2 mit redundanten Controllern und 6 x 1,92 TB NVMe.
Ihre Konfiguration – Ihre Projektkonditionen
Der angegebene Preis bezieht sich auf die dargestellte Ausstattung.
Je nach Konfiguration, Stückzahl und Projekt sind zusätzliche Rabatte möglich,
die individuell mit Infortrend abgestimmt werden.
Fordern Sie Ihr persönliches Angebot an – passend zu Ihren Anforderungen.
| Bezeichnung | Host-Anschluss | Festplatten | Preis zzgl. MwSt. |
| Infortrend ESDS 4024UR2 | 4 Einschübe | ohne (24 x NVMe 2,5" möglich) | |
| Infortrend ESDS 4024UR2 | 4 Einschübe 2 x Dual-Port 32 Gbit/s FC | 6 x 1,92 TB NVMe | 33.300,00 Euro zzgl. MwSt. |
| Infortrend ESDS 4016G2 | 2 Einschübe | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend ESDS 4016SUC | 2 Einschübe | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend ESDS 4016SUC | 2 Einschübe | 16 x 12 TB NL-SAS | |
| Infortrend ESDS 4016SUC | 2 Einschübe | 16 x 8 TB NL-SAS | |
| Infortrend ESDS 4016SUC | 2 Einschübe | 16 x 12 TB NL-SAS | |
| Infortrend ESDS 4016R2 | 4 Einschübe | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend ESDS 4016R2 | 4 Einschübe | 16 x 4 GB NL-SASk | |
| Infortrend ESDS 4016R2 | 4 Einschübe | 16 x 16 TB NL-SAS | |
| Infortrend ESDS 4016RUC | 4 Einschübe | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend ESDS 4016RUC | 4 Einschübe | 6 x 960 GB SSD + 10 x 12 TB NL-SAS | |
| Infortrend ESDS 4016RUC | 4 Einschübe | 5 x 3,8 TB SSD + 11 x 16 TB NL-SAS | |
| Infortrend ESDS 4016SUC | 2 Einschübe | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend ESDS 4024R2B | 4 Einschübe | ohne (24 x SAS/SATA 2,5" möglich) | |
| Infortrend ESDS 4024RUCB | 4 Einschübe | 24 x 2,4 TB SAS 10k 2,5" | |
| Infortrend ESDS 4024RUCB | 4 Einschübe | 24 x 960 GB SSD | |
| Infortrend ESDS 4024SUCB | 2 Einschübe | ohne (24 x SAS/SATA 2,5" möglich) | |
| Infortrend ESDS 4024SUCB | 2 Einschübe | 24 x 3,8 TB SSD | |
| RES10G1HIO2-0010 | 2 x 10 Gbit/s iSCSI SFP+ Host-Board | ohne SFP+ Modul | |
| RFE16G1HIO4-0010 | 4 x 8 Gbit/s FC / 4 x 10 Gbit/s iSCSI / 4 x 10 Gbit/s FCoE | ohne SFP+ Modul | |
| RFC16G1HIO4-0010 | 4 x 16 Gbit/s FC SFP+ Host-Board | ohne SFP+ Modul | |
| RSS12G1HIO2-0010 | 2 x 12 Gbit/s SAS SFF-8644 Host-Board | | |
| BBU und Flash für 40xxG Modelle | | ||
| 10 Gbit/s SFP+ Ethernet Modul LC | | ||
| 16 Gbit/s Fibre Channel SFP+ Modul LC | | ||
| Infortrend JB 3016S | 1 x SAS zum Grundsystem | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend JB 3016R | 2 x SAS zum Grundsystem | ohne (16 x SAS/NL-SAS möglich) | |
| Infortrend JB 3024SB | 1 x SAS zum Grundsystem | ohne (24 x SAS/NL-SAS 2,5" möglich) | |
| Infortrend JB 3024RB | 2 x SAS zum Grundsystem | ohne (24 x SAS/NL-SAS 2,5" möglich) | |
Für die Single-Controller-Systeme ist optional eine Backup-Batterie (BBU und Flash) verfügbar. Sie schützt den Inhalt des Schreib-Caches bei einem Stromausfall. Ist das Storage-System durch eine USV abgesichert, kann es bei Ausfall der Primärversorgung kontrolliert heruntergefahren werden. In diesem Fall stellt die BBU eine zusätzliche Absicherung dar, beispielsweise bei einem Ausfall der USV. Bei den Dual-Controller-Versionen ist die BBU bereits enthalten.
Die folgenden Videos zeigen typische Administrationsaufgaben an Infortrend EonStor DS 4000 RAID-Systemen.
Sie erhalten damit einen praxisnahen Eindruck von Grundeinrichtung, LUN-Mapping, Hot-Spare-Konfiguration, Alarmierung und Active/Active-Betrieb.
Der Umfang der Videos wird fortlaufend ergänzt.
Infortrend ESDS Grundeinrichtung
Infortrend ESDS LUN Mapping
Infortrend ESDS Hot Spare und Copy and Replace
Infortrend ESDS E-Mail Alarmierung
Infortrend ESDS Active/Active Symmetric/Asymmetric Unterschiede
Bei Stor IT Back erhalten Sie das Infortrend EonStor DS 4000 nicht lediglich als Hardware. Wir konfigurieren das Storage-System entsprechend der geplanten Umgebung, installieren die aktuelle Firmware und nehmen die grundlegenden Einstellungen vor. Auf Wunsch unterstützen wir außerdem bei der Auswahl von RAID-Level, Laufwerken, Host-Interfaces und Serviceoptionen.
Die Laufwerke werden in den passenden Einschubrahmen montiert und alle Komponenten eindeutig gekennzeichnet. Aus Sicherheitsgründen werden die Laufwerke für den Transport separat in den vorgesehenen Schutzverpackungen versendet und müssen am Zielort nur noch in das Grundsystem eingeschoben werden.
Vor der Auslieferung wird jedes System einem mindestens 24-stündigen Dauertest unterzogen. Dabei werden die Laufwerke zweimal vollständig beschrieben und geprüft. Dadurch lässt sich das Risiko von DOA-Fällen (Dead on Arrival) deutlich reduzieren. Eine detaillierte Beschreibung unserer im Preis enthaltenen Dienstleistungen finden Sie hier.
Typische Einsatzbereiche sind:
Die Grundsysteme lassen sich außerdem mit JBOD-Erweiterungen ausbauen. Damit kann die nutzbare Kapazität schrittweise mit den Anforderungen wachsen. Ergänzend bieten wir Vorabaustausch- und Vor-Ort-Serviceoptionen für den professionellen Betrieb an.
Die Infortrend EonStor DS Serien ähneln sich bei Gehäuse, Bedienung und grundlegender Architektur, unterscheiden sich jedoch bei Controller-Leistung, Ausbau und typischem Einsatzbereich. Die DS 4000 Serie ist für besonders leistungsorientierte SAN-Umgebungen ausgelegt und bietet flexible Host-Optionen für Fibre Channel, iSCSI und SAS.
| Serie | Typischer Einsatz | Schwerpunkt |
| DS 4000 Gen2 | größere SAN-Umgebungen, Virtualisierung, Datenbanken, Cluster |
hohe Performance, flexible Host-Anbindung und umfangreicher Ausbau |
| DS 3000 Gen3 | Mittelstand, Virtualisierung, Datenbanken und Applikationscluster |
hohe Performance für anspruchsvolle Workloads |
| DS 1000 Gen3 | kleinere Umgebungen, Fileserver, Backup-to-Disk und Einstieg in zentralen Block-Storage |
wirtschaftliche Storage-Konsolidierung |
Welche Serie geeignet ist, hängt nicht nur von der benötigten Kapazität ab. Entscheidend sind unter anderem Anzahl und Art der Hosts, gewünschte Redundanz, Host-Protokoll, IOPS, Durchsatz, Latenz sowie das erwartete Wachstum. Weitere Performance-Daten stellt Infortrend in dieser Übersicht bereit.
Bei älteren EonStor DS Systemen war die Host-Schnittstelle häufig fest vorgegeben.
Die Entscheidung für Fibre Channel, iSCSI oder SAS musste deshalb bereits bei der Auswahl des Grundsystems getroffen werden.
Bei den neueren modularen DS-Serien werden dagegen Host-Boards eingesetzt, die je nach Modell und Konfiguration ausgetauscht
beziehungsweise angepasst werden können.
Die folgende Tabelle dient als Orientierung für die Zuordnung älterer Systeme
zu vergleichbaren Grundsystemen und Host-Boards. Wenn Sie ein bestehendes Alt-System ablösen möchten,
prüfen wir gerne die passende aktuelle Konfiguration für Ihre Umgebung:
| Altsystem | Neues Grundsystem | Host-Ports |
| ESDS S16F-G2651 | ESDS 4016S / 4016ST | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2651 | ESDS 4016R / 4016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2840 | ESDS 4016R / 4016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-G2851 | ESDS 4016S / 4016ST | 1 x 16 GBit/s Fibre Channel Board |
| ESDS S16F-R2851 | ESDS 4016R / 4016RT | 2 x 16 GBit/s Fibre Channel Board |
| ESDS S16S-G2240 | ESDS 4016S / 4016ST | 1 x 12 GBit/s SAS Board |
| ESDS S16S-R2240 | ESDS 4016R / 4016RT | 2 x 12 GBit/s SAS Board |
| ESDS B24S-G2240 | ESDS 4024GB / 4024STB | 1 x 12 GBit/s SAS Board |
| ESDS B24S-R2240 | ESDS 4024RB / 4024RTB | 2 x 12 GBit/s SAS Board |
| ESDS S16E-G2251 | ESDS 4016S / 4016ST | 1 x 10 GBit/s iSCSI Board |
| ESDS S16E-R2251 | ESDS 4016R / 4016RT | 2 x 10 GBit/s iSCSI Board |
| ESDS S16E-G2240 | ESDS 4016S / 4016ST | 1 x 10 GBit/s iSCSI Board |
| ESDS S16E-R2240 | ESDS 4016R / 4016RT | 2 x 10 GBit/s iSCSI Board |
Die EonStor DS 4000 Gen2 ist eine leistungsfähige Block-Storage-Serie für SAN-Umgebungen. Sie unterstützt je nach Konfiguration Fibre Channel, iSCSI oder SAS und eignet sich unter anderem für Virtualisierung, Datenbanken und Server-Cluster.
Die DS 4016 Modelle besitzen 16 Laufwerkseinschübe für 3,5-Zoll-Laufwerke. Die DS 4024 Serie bietet 24 Einschübe; die DS 4024B Varianten sind für 24 Laufwerke im 2,5-Zoll-Format ausgelegt.
Je nach eingesetztem Host-Board kann die DS 4000 Gen2 über Fibre Channel, iSCSI/Ethernet oder SAS an Server beziehungsweise ein SAN angebunden werden. Die konkrete Portanzahl und Geschwindigkeit hängen von der gewählten Konfiguration ab.
Single-Controller-Systeme besitzen einen RAID-Controller. Dual-Controller-Modelle arbeiten mit zwei Controllern und sind für Umgebungen ausgelegt, in denen Redundanz und höhere Verfügbarkeit wichtig sind.
Je nach Modell und Konfiguration können SSDs, SAS- und NL-SAS-Laufwerke eingesetzt werden. Mischbestückungen sind für unterschiedliche Performance- und Kapazitätsanforderungen möglich; die konkrete Auslegung sollte zum geplanten RAID- und Workload-Konzept passen.
Die DS 4000U verwendet U.2-NVMe-SSDs im Grundgehäuse. Die DS 4000 Gen2 Modelle verwenden SAS-Laufwerke. Die NVMe-Ausführung ist auf hohe I/O-Leistung ausgelegt; die passende Variante richtet sich nach dem jeweiligen Workload.
Der Beispielpreis bezieht sich auf das DS 4024UR2 mit redundanten Controllern, 6 x 1,92 TB NVMe-SSD und zwei Dual-Port-Host-Boards für 32 Gbit/s Fibre Channel. Andere Ausstattungen sowie projektbezogene Konditionen kalkulieren wir individuell.
