VMware ESXi Server-Virtualisierung - Dell EMC Unity XT 380 - Angebot der Stor IT Back


Angebot anfordern
Logo VMware
Logo EMC
Logo Fujitsu


Dieses Fibre Channel Basis-Paket für die Server-Virtualisierung bietet alles an Hard- und Software für den performanten Einstieg. Die virtuellen Maschinen werden auf zwei Fujitsu Servern Primergy RX2540 M7 verteilt installiert. Die Virtualisierung übernimmt die VMware ESXi Software in der Version 8.x mit zentralem Management durch die VMware Essentials Plus Edition.
Die virtuellen Maschinen werden auf dem zentralen Dell EMC Unity XT 380 System gespeichert, so dass beide VMware ESXi Server auf alle Maschinen zugreifen können. Die Grundlage für Verfügbarkeit (HA) und Lastverteilung (vMotion).

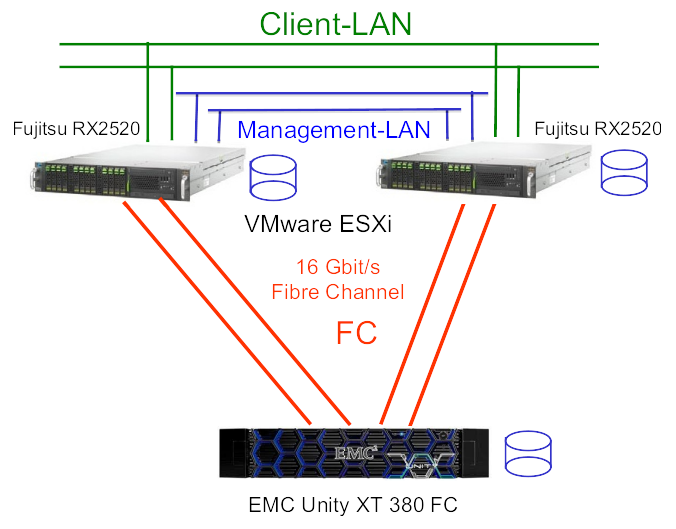

Bild Aufbau VMware ESX und Dell EMC Unity XT 380


Im Angebot "VMware FC Einsteiger Paket" enthalten

Virtualisierungsserver: 2 x Fujitsu Primergy RX2540 M7 Server
pro Server 1 oder 2 x Intel Silver, Gold oder Platinum CPUs
128 GB Hauptspeicher
Dual Channel QLogic QLE2772 FC HBA
Storage-Hardware: Dell EMC Unity 380 Fibre Channel System
25 x 600 GB SAS 10k
einfaches Management / Thin Provisioning
Virtualisierungssoftware: VMware Essentials Plus Edition Version 8.x
Installiert auf den beiden ESXi Servern
Dienstleitung: Installation der VMware ESXi Software
Grundkonfiguration aller Systeme
Einrichtung und Test des zentralen Fibre Channel Speichers im ESX


Angebot anfordern
Warum sehe ich keine Preise? Unterschiedliche Konfigurationen sind möglich. Fordern Sie ein individuelles Angebot an!




Vorteile auf einen Blick

redundante Server Vorsorge gegen Hardwareausfälle (optional Clustering)
Lastverteilung
Erweiterbarkeit
Fibre Channel Storage ausgezeichnete Performance
gute Verfügbarkeit
Virtualisierung gute Ausnutzung der Server-Hardware
hohe Verfügbarkeit (2 Server)
einfaches und schnelles Provisioning
gutes Erweiterbarkeit
Vorkonfiguration direkter Start möglich, keine aufwendige Installation
getestetes System (Dead on Arrival nahezu ausgeschlossen)



VMware vSphere ESXi 8 - Technische Daten

Software: VMware ESXi 8
Lizenz: Standard Version für vorhandene Cores und benötigte Laufzeit
Virtuelle Maschinen: unbegrenzte Anzahl
Speicherplatz: Lokale Festplatten, iSCSI, Fibre Channel und NFS Speicher
Netzwerkunterstützung: VLAN, Jumbo Frames
Features: VMFS (gemeinsame Nutzung des Festplattenspeichers), umfangreiche Überwachung
Wartung: optional Support von VMware
Datenblatt:
Logo PDF
Datenblatt VMware vSphere ESXi 8 (engl. / 911 kB)
Logo PDF
Neues in VMware vSphere ESXi 8 (engl. / 820 kB)



Technische Daten der Dell EMC Unity XT 380

Gehäuse: 19" mit 2 HE inkl. Einbaumaterial, redundante Lüfter und Netzteile
25 x 2,5" Festplatten / SSDs im Grundsystem
DAE auch mit 12 x 3,5" Festplatten
Festplatten: 600 GB, 1,2 TB 10k SAS, 1,8 TB 10k SAS
4 TB NL-SAS, 6 TB NL-SAS, 12 TB NL-SAS
400 GB, 800 GB, 1,6 TB, 3,2 TB und 7,6 TB SSD
max. 25 Festplatten / SSD im Grundsystem (2,5"), max. 500 Festplatten / SSD mit Unity DAE
Controller: Dual RAID-Controller active active
Cache: 64 GB RAM batteriegepuffert pro Controller (128 GB pro System)
Hostanschluss: 2 x CNA pro Controller (8/16 Gbit/s FC, 10 Gbit/s iSCSI)
2 x 10 Gbit/s Base-T pro Controller (RJ45)
optional 2 x I/O Expansion Flex Modul zusätzlich (pro Controller)
mit 8/16 Gbit/s FC, 10 Gbit/s iSCSI, 1 Gbit/s iSCSI RJ45
Management: einfache assistentengesteuerte Bedienoberfläche Unisphere (HTML5), optional Unisphere CLI, RestAPI
RAID-Level: RAID-Level 1, 10 (1+1, 2+2, 3+3, 4+4)
RAID-Level 5 (4+1, 8+1, 12+1)
RAID-Level 6 (6+2, 8+2, 10+2, 12+2, 14+2)
Features: Synchrone / Asynchrone Replikation (zu anderen Unity Systemen)
MetroSync File Synchronous Replication
FAST VP (automatisches Storage Tiering), FAST Cache, Thin Provisioning, SnapShots
Erweiterbar bis zu 500 Festplatten (jeweils mit 2 bzw. 3 HE DAE)
max. 20 Pools, max. 1000 Pool LUNs, max. 256 TB pro LUN, max. 1,5 PB pro System
max. 1024 Initiators, max. 512 SAN Hosts
Unity Filesystem 64bit Filesystem, max. 256 TB pro Filesystem
Unterstützte Betriebssysteme: Windows, Linux, Solaris und VMware
Garantie: 36 Monate mit 5x9 Support, Reaktion nächster Werktag (5x9xNBD, Pro Support NBD)
optional: Wartungsvertrag von Dell EMC 7x24x4 (Pro Support Mission Critical)
Datenblatt:
Logo PDF
Dell EMC Unity XT 380 Datenblatt (engl. / 240 kB)
Logo PDF
Dell EMC Unity XT 380 techn. Spezifikation (engl. / 264 kB)

Dell EMC Unity XT300





Technische Daten des Fujitsu Primergy RX2540 M7

Gehäuse: 19" mit 2 HE
Festplatten: zwei M.2 SSD in RAID 1 für ESXi
FC Host Bus Adapter QLogic QLE2772 Dual Channel 32 Gbit/s
Netzwerkkarten: 4 x 10 Gbit/s Ethernet (2 x Management, vMotion, HA, 2 x VMs)
Hauptspeicher: 128 GB (4 x 32 GB)
bis zu 8 TB RAM (32 DIMM Steckplätze)
Prozessor: 2 x Intel Silver oder Gold CPU
maximal bis zu 64 Cores der Platinum Serie
Features: redundante Netzteile
Garantie: 36 Monate Fujitsu Service nächster Werktag Vor Ort
optional: bis zu 7x24x4 Vor Ort von Fujitsu
Datenblatt:
Logo PDF
Fujitsu RX2540 M7 Datenblatt (dt. / 235 kB)

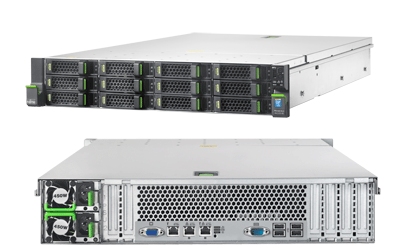

Fujitsu Primergy RX2540 M7



Enthaltene Dienstleistung im VMware ESX Fibre Channel Paket

Wie bei allen unseren Systemen erhalten Sie kostenfrei einen 24 Stunden Test der Systeme und eine Grundkonfiguration. In diesem Paket geht die Konfiguration aber weiter. Wir installieren VMware ESXi auf den beiden Servern (die internen SD Karten) und binden den Fibre Channel-Speicher auf beiden ESXi Servern ein. Die Management-Netze der Server werden nach Ihren Wünschen angepasst, das Netz für die Clients eingerichtet. Zusätzlich ist die vCenter Server Appliance vorinstalliert, sie muss nur noch konfiguriert werden (das geht nur in der späteren Umgebung). Sie können direkt mit dem VMware Essentials Plus Paket starten.
Nach sämtlichen Konfigurationen installieren wir eine virtuelle Maschine (Linux System 64bit, oder Windows Server Demo) auf dem ESX im zentralen Fibre Channel Speicher. Sie bekommen also direkt eine vollständig konfigurierte und direkt einsetzbare Lösung.
Die interne Verkabelung ist vollständig enthalten (direkte FC-Verbindungen zwischen der Unity XT 380 und den ESXi Servern) und komplett bezeichnet. Natürlich ist für die Grundkonfiguration eine komplette Dokumentation enthalten. Zusätzlich bekommen Sie weitere Kurzanleitungen für die Dell EMC Unity XT 380 und VMware ESX mit dazu. Dort sind viele How-To's und Tipps enthalten.






Demo-Videos zu VMware vSphere und Dell EMC Unity 300 / XT 380

Wir zeigen hier einige Videos zur Installation und Konfiguration von VMware vSphere und zur Konfiguration der EMC Unity 300 / Uniyt XT 380. Dies soll Ihnen einen ersten Eindruck über die Produkte ermöglichen. Wir erweitern im Laufe der Zeit den Umfang der Videos.


Dell EMC Unity Unisphere Management Oberfläche in HTML5

Dell EMC Unity Unisphere Management Oberfläche in HTML5

Dell EMC Unity Anlegen eine Storage Pools mit automatischem Tiering

Dell EMC Unity Anlegen eine Storage Pools mit automatischem Tiering

Dell EMC Unity Konfiguration Fibre Channel Host mit LUN Mapping

Dell EMC Unity Konfiguration Fibre Channel Host mit LUN Mapping

Dell EMC Unity NAS Funktionen konfigurieren

Dell EMC Unity NAS Funktionen konfigurieren

Dell EMC Unity Löschen eines Storage Pools und das Hilfesystem

Dell EMC Unity Löschen eines Storage Pools und das Hilfesystem der Unity

Dell EMC Unity synchrone Replikation einrichten

Dell EMC Unity synchrone Replikation einrichten

Dell EMC Unity Fehlersuche in der synchronen Replikation

Dell EMC Unity Fehlersuche in der synchronen Replikation

VMware vCenter Appliance 6.5

VMware vCenter Appliance 6.5

VMware ESXi Web-Console

VMware ESXi Web-Console

VMware Webclient von vSphere 5.5

VMware Webclient von vSphere 5.5

VMware vSphere vMotion - Voraussetzungen

VMware vSphere vMotion - Voraussetzungen



Optionale Erweiterungen der VMware ESX Lizenzen

Die Lizenzen für VMware (VMware by Broadcom) vSphere ESXi werden seit 2024 nur noch als Core-based Lizenzen verkauft. Hierbei gibt es eine Laufzeit, die für die weitere Nutzung verlängert werden muss. Für diese Lösungen sind die Standard und Essentials Plus Lizenzen denkbar. Diese sollten je nach Anzahl der Cores in den Servern ausgewählt werden. Hierbei muss das Limit der Essentials Version beachtet werden, aber auch bei einer geringen Anzahl von Cores kann die Standard-Version kostengünstiger als die Essentials werden. Wir beraten Sie!






Optional Erweiterung des Festplattenspeichers Unity XT 380

Die Dell EMC Unity XT 380 kann über zusätzliche Festplatten erweitert werden. Insgesamt sind bis zu 500 Festplatten in einem System möglich. Neben den SAS-Festplatten können auch NL-SAS-Platten (SATA) zur Archivierung, zum Backup oder für Test-Systeme verwendet werden. Die EMC Unity XT 380 ist in der Bestückung sehr flexibel.
Für einen zusätzlichen Performanceschub kann die Unity mit SSDs ausgestattet werden. Diese SSD können entweder als reiner Speicherplatz für die VMs genutzt werden, oder zusammen im automatischen Tiering mit drehenden Platten, oder als Cache-Erweiterung für die Unity. Als Cache kommen die Flash-Drives allen VMs zu Gute und die Investition ist gut angelegt.
Die EMC Unity 380 kann ihre Daten synchron und asynchron zu einer zweiten Unity (auch Unity 300) replizieren. Dies ist eine gute Lösung für den K-Fall. Die zweite Unity 300 / Unity XT 380 steht im zweiten Brandabschnitt und sichert so bei Feuer oder Wasserschaden.

Bei der synchronen Replikation werden hierbei die Daten auf beiden Systemen immer exakt gleich gehalten. Sollte das Master-System ausfallen, so können die Slave-Daten in der zweiten Unity für den Zugriff der Server aktiviert werden. Es kann dann mit den gleichen Daten weiter gearbeitet werden. Gerade wenn die beiden Dell EMC Unity in unterschiedlichen Brandabschnitten untergebracht werden, ist eine effektive K-Fall-Vorsorge möglich.

Bild Aufbau VMware ESXi und EMC Unity 380 inklusive Replikation
