Angebot "Compellent hochverfügbare iSCSI Lösung" der Stor IT Back

Redundante Compellent iSCSI Lösung iSCSI - to - FC bzw. SATA RAID-System Virtualisierung, Replikation / Erweiterbar bis 1.008 Festplatten zwei unabhängige Controller (bis 100 Meter Abstand) SATA Platten (optional auch 15k FC Festplatten) an zwei Standorten Synchrone Replikation zwischen den Einzelsystemen

Preis  auf Anfrage

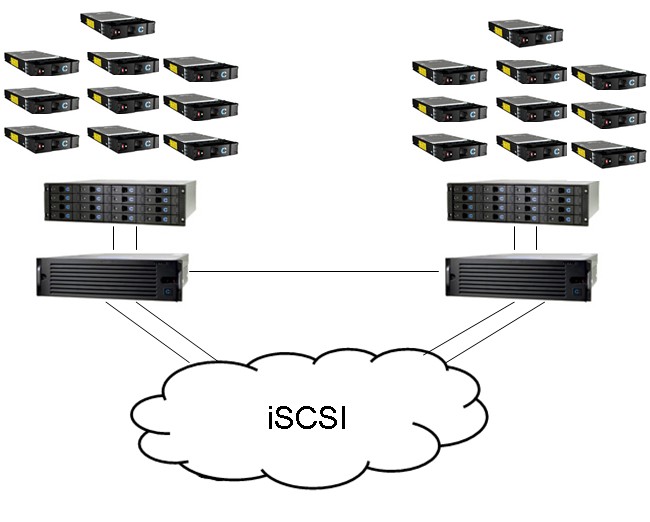

Diese hochverfügbare iSCSI Lösung von Compellent basiert auf zwei voneinander getrennten Storage-Controllern mit eigenen Festplatten. Diese beiden Einzelsysteme können mit einem maximalen Abstand von 100 Metern zueinander aufgestellt werden. Die Daten werden hierbei synchron über Ethernet repliziert.

Diese ganzen Storage-Virtualisierungsfeatures sind direkt in den Controller-Systemen integriert. Sie benötigen nur eine Oberfläche zur Bedienung des Gesamtsystems. Optional kann das System auch mit einem NAS (Network Attached Storage) aufgerüstet werden. Es entsteht eine Unified Storage Lösung, egal ob Fibre Channel, iSCSI oder NAS, alles in einem System.

Technische Daten der Compellent Hardware

Festplatten:	10 x 1 TB SATA Festplatten mit 7.200 Umdr./min (in diesem Angebot)
	maximal 1.008 Festplatten pro Controller-Grundsystem
	16 Festplatten pro FC SBOD oder SATA JBOD
	maximal 7 Stück FC SBODs bzw. 5 Stück SATA JBOD
Controller:	RAID-Controller (Grundsystem) in 3 HE Gehäuse
	zwei getrennte RAID Controller zu einem Cluster-System
Hostanschluss:	1 Gbit/s iSCSI in RJ45 (max. 18 Ports pro Grundsystem)
	optional auch Fibre Channel (iSCSI und FC auch gemeinsam)
Management:	über LAN (Ethernet)
	zentrale Administration über GUI
RAID-Level:	5 und 10 mit Hot Spare
Features:	Automated Tiering
	Thin-Provisioning, verteiltes Loadbalancing
	SnapShots, Controller Clustering
	Remote Replication, remote Mirroring
Garantie:	12 Monate Gewährleistung mit 4 Stunden Vor Ort Hardware-Wartung
	optional: Verlängerung des Wartungsvertrages
Datenblatt:	Compellent Übersicht Datenblatt (dt. / 354 kB)
	Compellent Wartung (engl. / 137 kB)

Preis auf Anfrage

Erweiterungen / Komponenten der Compellent Lösung

Im Preis sind jeweils die benötigten SFPs enthalten, sowie LWL-Patchkabel für den Anschluss der SBODs/JBODs an das Grundsystem.

Im Preis enthaltene Dienstleistungen

Alle Systeme werden von uns nach Ihrem Wunsch vorkonfiguriert, die neuste Firmware ist installiert und Grundeinstellungen sind vorgenommen. Im Falle von RAID-Systemen sind die Festplatten in den Einschubrahmen verschraubt, der Transport der Festplatten erfolgt aus Sicherheitsgründen nicht im Grundgerät eingebaut, sondern in dafür vorgesehenen Transportvorrichtungen. Sie müssen die Festplatten nur noch ins Grundgerät einschieben. Alle Komponenten sind eindeutig bezeichnet.
Jedes System wird vor der Auslieferung einem mindestens 24 Stunden Dauer-Test unterzogen. Hierbei werden die Festplatten zweimal komplett beschrieben, der so genannte DOA (Dead On Arrival, Gerät kommt schon defekt an) kann nahezu vermieden werden.

Einsatzbereiche der Compellent iSCSI Lösung

Diese Systeme können überall dort eingesetzt werden, wo es auf Verfügbarkeit und Erweiterbarkeit ankommt. So kann mit einem redundanten iSCSI System basierend auf SATA Festplatten begonnen werden, mit zusätzlichen Fibre Channel Festplatten aufgerüstet und später auch Fibre Channel Hostanschlüsse nachgerüstet werden. Das Grundsystem bleibt immer das Gleiche.

Beschreibung der Features der Compellent Lösung

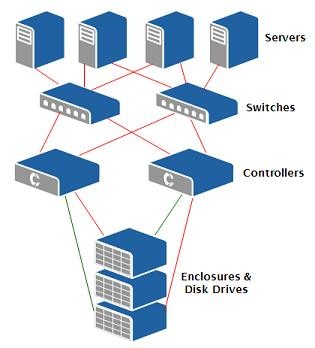

Hochverfügbarkeit / Cluster / Synchronisierung

Auch bei der Hochverfügbarkeit zweigt die modulare Bauweise der Compellent Hardware ihre Vorteile. Wurde mit einem single Controller System (Controller + JBOD/SBOD) begonnen, so kann ein zweiter Controller nachgerüstet werden. Die erste Stufe der Hochverfügbarkeit ist erreicht. Aber warum wählt Compellent als Grundsystem einen Controller und nicht wie viele andere Hersteller zwei Controller in einem Grundgehäuse? Die Antwort ist ganz einfach: Sind zwei Controller in einem Gehäuse, so kann immer noch die Backplane defekt sein, oder der eine defekte Controller reißt den zweiten Controller mit. Das kann bei Compellent nicht passieren, die Controller sind in getrennten Gehäusen untergebracht, es sind keine gemeinsamen Komponenten vorhanden.
Aber die Compellent Systeme sind noch weiter aufrüstbar: Sollen die Daten an einen zweiten Standort gespiegelt bzw. repliziert werden, so ist das auch mit den gleichen Systemen möglich. Eine Variante wäre, beide Einzelcontroller bekommen ihren eigenen Plattenplatz und werden an die beiden Standorte verteilt. Jetzt müssen nur noch die Daten synchron zwischen den beiden Standorten repliziert werden.
Aber natürlich kann auch der Cluster am primären Standort bestehen bleiben und am zweiten Standort wird ein Einzelsystem aufgebaut mit dem gleichen Plattenplatz wie das Cluster-System. Jetzt ist ein Failover am primären Standort möglich (zwischen den beiden Cluster-Controllern mit den geshareten Platten) und beim Ausfall des gesamten primären Standortes dann auf den sekundären Standort.
Und die Controller-Grundsysteme und Platteneinheiten sind immer gleich, egal ob Cluster und Replikation.

Automated Tiering mit SSD

Das Automated Tiering ist eine sehr interessante Funktion der Compellent Systeme. Vereinfacht gesagt werden die I/O Zugriffe auf alle Daten analysiert und nach Häufigkeit auf unterschiedlich schnelle Platten verteilt. Das ist eigentlich genau das, was ein Administrator sonst per Hand macht. Welche Daten brauchen einen schnellen Zugriff und müssen auf schnelle Platten. Selbst für einen erfahrenen Administrator nicht einfach zu beantworten. Und dann können nur alle Daten aus einem Bereich auf schnelle Platten, auch wenn dort ein paar große Dateien liegen, die eigentlich auch auf langsame Platten können. Und genau das macht das Compellent System vollautomatisch. Daten die häufig gelesen werden, verlegt das System auf Blockebene auf schnelle Platten. Das bedeutet dann bei einer Datenbank, das Blöcke die häufig genutzt werden auf schnelle Platten verlegt werden, wobei andere Blöcke in der gleichen Datenbank auf langsameren Platten liegen können.
Und das alles läuft ohne Eingriff von außen ab.
Den richtigen Vorteil dieser Lösung spielt das System aber zusammen mit SSDs aus. Da SSDs immer noch recht teuer sind und auch eine geringe Speicherdichte haben, muss genau ausgewählt werden, welche Daten auf die SSDs kommen. Falsch! Das Compellent System legt automatisch die "wichtigsten" Blöcke auf diese SSDs. Also maximale Ausnutzung des teuren Speicherplatzes mit den kritischsten Daten. Und das natürlich auch ohne manuellen Eingriff.

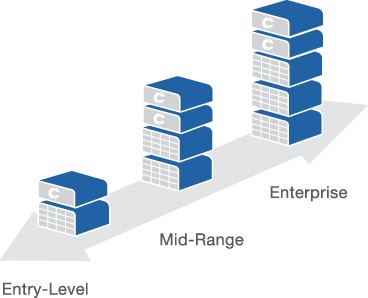

Erweiterbarkeit / Skalierbarkeit

Die Erweiterbarkeit (Skalierbarkeit) ist eine sehr wichtige Funktion der Compellent Hardware. Egal ob Fibre Channel Hostanschlüssen (FC SAN) oder iSCSI Hosts (iSCSI SAN), oder Fibre Channel und SATA Platten, alles kann gleichzeitig genutzt werden. Insgesamt stehen pro Controller (Grundsystem) 20 Ports zur Verfügung. Diese können als Frontend (zu den Servern) oder als Backend (zu den Platten) Ports genutzt werden.
Werden z.B. nur wenige Festplatten benötigt, so können 2 Ports für Backend und 18 Ports für Fronend genutzt werden. Es stehen dann z.B. 18 Stück 1 Gbit/s iSCSI Ports zur Verfügung. Oder Sie benötigen viele Festplatten: 18 Ports können hierfür genutzt werden, aus Gründen der Redundanz sind 9 Platten Loops nutzbar, in jeden Loop können 7 Fibre Channel SBODs oder 5 SATA JBODs integriert werden. Bei einer reinen Fibre Channel Platten Bestückung sind dann also 9 Loops x 7 SBODs x 16 Festplatten, also 1.008 Festplatten pro Controller möglich. Dann mit z.B. 2 Fibre Channel Host Ports.

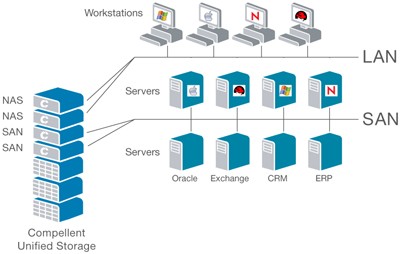

Unified Storage Server

Unter einem "Unified Storage System" versteht man eine Lösung, sie sowohl blockbasierende (Fibre Channel und iSCSI) wie auch dateibasierende Dienste (SMB/CIFS, NFS) anbietet. iSCSI und Fibre Channel sind ja bei Compellent im Grundsystem mischbar, für die NAS-Dienste kommt ein Controller-Modul hinzu, ein NAS Gateway. Die Daten werden natürlich weiterhin von den Compellent RAID-Controllern gespeichert und alle Vorteile des Compellent SAN sind nutzbar. Auch die NAS Gateways haben Zugriff auf die SSDs, die Daten können synchron repliziert werden und alle Cluster-Funktionen sind auch für die NAS Köpfe nutzbar.

Weitere Infos zum Thema RAID, SAN und Storage-Virtualisierung.

Weitere Informationen erhalten Sie hier. Oder setzten Sie sich mit unserem Vertrieb in Verbindung, entweder per E-Mail oder unter Telefon 04185 / 707 85 0.
